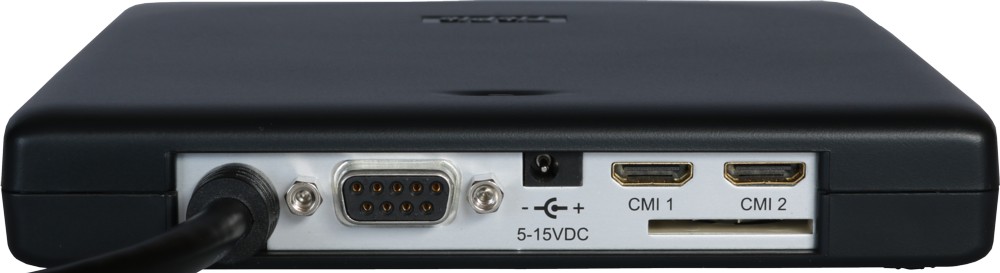

  Handyscope HS6 DIFF - przystawka oscyloskopowa DSO do PC na USB



Powiększenie



Powiększenie



Powiększenie



Powiększenie



Powiększenie



Powiększenie



Powiększenie


Specyfikacja

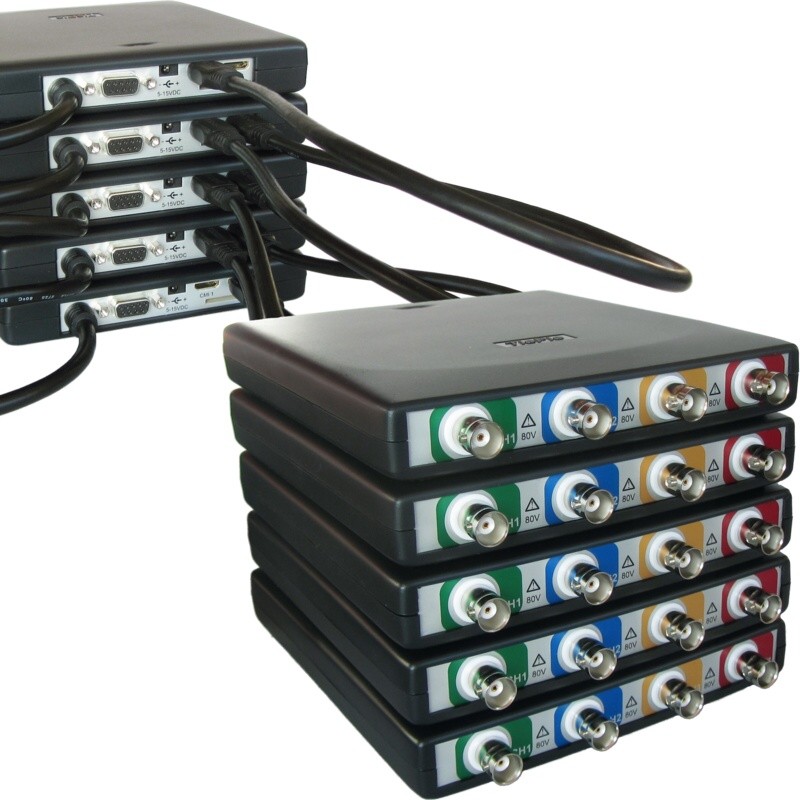

Tworzenie oscyloskopu wielokanałowego
(na przykładzie Handyscope HS5)


Instrukcja

Instrukcja oprogramowania MultiChannel

Program MultiChannel - wersja demo

Szablony pomiarowe



SafeGround
SafeGround

SafeGround umożliwia przełączenie wejść różnicowych na single-ended i zabezpiecza wejścia przed przypadkowym zwarciem, maksymalny prąd zwarcia 500mA.



SureConnect
SureConnect
Rewolucyjna weryfikacja podłączenia sond w czasie rzeczywistym.
Technologia SureConnect sprawdza w czasie rzeczywistym, czy sondy mają fizyczny i elektryczny kontakt z testowanym obiektem.

Resistance Measurement
Możliwy jest także pomiar rezystancji.

Więcej informacji i film dostępne są na stronach
TiePie engineering.

SureConnect

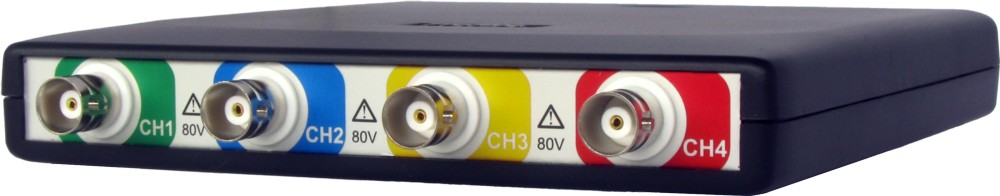

  Handyscope HS6 DIFF - przystawka oscyloskopowa DSO z wejściami różnicowymi
  • wejścia sygnałowe
    • 4 wejścia BNC różnicowe izolowane
    • równoczesny pomiar na wszystkich wejściach
    • maksymalne próbkowanie:
      • model HS6D-1000
        1 GS/s - 8 bitów, 1 kanał
        500 MS/s - 8 bitów, 2 kanały | 12 bitów, 1 kanał
        200 MS/s - 8 bitów, 3/4 kanały | 12 bitów, 2 kanały
        100 MS/s - 12 bitów, 3/4 kanały | 14 bitów
        6.25 MS/s - 16 bitów
      • model HS6D-500
        500 MS/s - 8 bitów, 1 kanał
        200 MS/s - 8 bitów, 2 kanały | 12 bitów, 1 kanał
        100 MS/s - 8 bitów, 3/4 kanały | 12 bitów, 2 kanały
        50 MS/s - 12 bitów, 3/4 kanały | 14 bitów
        3.125 MS/s - 16 bitów
      • model HS6D-200
        200 MS/s - 8 bitów, 1 kanał
        100 MS/s - 8 bitów, 2 kanały | 12 bitów, 1 kanał
        50 MS/s - 8 bitów, 3/4 kanały | 12 bitów, 2 kanały
        20 MS/s - 12 bitów, 3/4 kanały | 14 bitów
        1.25 MS/s - 16 bitów
      • model HS6D-100
        100 MS/s - 8 bitów, 1 kanał
        50 MS/s - 8 bitów, 2 kanały | 12 bitów, 1 kanał
        20 MS/s - 8 bitów, 3/4 kanały | 12 bitów, 2 kanały
        10 MS/s - 12 bitów, 3/4 kanały | 14 bitów
        625 kS/s - 16 bitów
      • model HS6D-50
        50 MS/s - 8 bitów, 1 kanał
        20 MS/s - 8 bitów, 2 kanały | 12 bitów, 1 kanał
        10 MS/s - 8 bitów, 3/4 kanały | 12 bitów, 2 kanały
        5 MS/s - 12 bitów, 3/4 kanały | 14 bitów
        312.5 kS/s - 16 bitów
    • maksymalny streaming:
      • model HS6D-1000
        200 MS/s - 8 bitów, 1/2 kanały | 12 bitów, 1 kanał
        100 MS/s - 8 bitów, 3/4 kanały | 12 bitów, 2 kanały | 14 bitów, 1 kanał
        50 MS/s - 12 bitów, 3/4 kanały | 14 bitów, 2 kanały
        25 MS/s - 14 bitów, 3/4 kanały
        6.25 MS/s - 16 bitów
      • model HS6D-500
        100 MS/s - 8 bitów, 1 kanał
        50 MS/s - 8 bitów, 2 kanały | 12 bitów, 1 kanał | 14 bitów, 1 kanał
        25 MS/s - 8 bitów, 3/4 kanały | 12 bitów, 2 kanały | 14 bitów, 2 kanały
        12.5 MS/s - 12 bitów, 3/4 kanały | 14 bitów, 3/4 kanały
        3.125 MS/s - 16 bitów
      • model HS6D-200
        40 MS/s - 8 bitów, 1 kanał
        20 MS/s - 8 bitów, 2 kanały | 12 bitów, 1 kanał | 14 bitów, 1 kanał
        10 MS/s - 8 bitów, 3/4 kanały | 12 bitów, 2 kanały | 14 bitów, 2 kanały
        5 MS/s - 12 bitów, 3/4 kanały | 14 bitów, 3/4 kanały
        1.25 MS/s - 16 bitów
      • model HS6D-100
        20 MS/s - 8 bitów, 1 kanał
        10 MS/s - 8 bitów, 2 kanały | 12 bitów, 1 kanał | 14 bitów, 1 kanał
        5 MS/s - 8 bitów, 3/4 kanały | 12 bitów, 2 kanały | 14 bitów, 2 kanały
        2.5 MS/s - 12 bitów, 3/4 kanały | 14 bitów, 3/4 kanały
        625 kS/s - 16 bitów
      • model HS6D-50
        10 MS/s - 8 bitów, 1 kanał
        5 MS/s - 8 bitów, 2 kanały | 12 bitów, 1 kanał | 14 bitów, 1 kanał
        2.5 MS/s - 8 bitów, 3/4 kanały | 12 bitów, 2 kanały | 14 bitów, 2 kanały
        1.25 MS/s - 12 bitów, 3/4 kanały | 14 bitów, 3/4 kanały
        312.5 kS/s - 16 bitów
    • rozdzielczość: 16, 14, 12 lub 8 bitów, ustawiana przez użytkownika
    • rozdzielczość 16 bitów - enhanced resolution
    • dokładność DC: 0.25% (typowo 0.1%) ±1 LSB pełnej skali
    • pasmo przenoszenia (-3dB), przy 75% pełnej skali wejścia:
      HS6D-1000, HS6D-500, HS6D-200 - 250MHz
      HS6D-100, HS6D-50 - 100MHz
    • przełączane ograniczenie pasma przenoszenia:
      HS6D-1000, HS6D-500, HS6D-200 - OFF, 150MHz, 100MHz, 50MHz
      HS6D-100, HS6D-50 - OFF, 75MHz, 50MHz, 25MHz
    • częstotliwość odcięcia AC (-3dB): ±1.5 Hz
    • zakresy napięć: ±200mV...±80V, pełna skala
    • sprzęganie wejścia: AC, DC
    • impedancja wejściowa:
      2MΩ / 12pF ±1%
      1MΩ / 20pF ±1% z włączoną opcją SafeGround
    • maksymalne napięcie 200V (DC + AC peak <10kHz)
    • maksymalne napięcie wspólne:
      zakresy 200mV-800mV: 2V
      zakresy 2V-8V: 20V
      zakresy 20V-80V: 200V
    • pamięć pomiarowa na 1 kanał:
      • modele standardowe
        1MS - 8 bitów, 1 kanał
        512kS - 8 bitów, 2 kanały | 12/14/16 bitów, 1 kanał
        256kS - 8 bitów, 3/4 kanały | 12/14/16 bitów, 2 kanały
        128kS - 12/14/16 bitów, 3/4 kanały
      • modele z opcją XM
        256MS - 8 bitów, 1 kanał
        128MS - 8 bitów, 2 kanały | 12/14/16 bitów, 1 kanał
        64MS - 8 bitów, 3/4 kanały | 12/14/16 bitów, 2 kanały
        32MS - 12/14/16 bitów, 3/4 kanały

  • układ wyzwalania
    • źródło: CH1, CH2, CH3, CH4, OR, zewnętrzny sygnał cyfrowy
    • tryby wyzwalania: zbocze narastające, zbocze opadające, dowolne zbocze, wewnątrz okna, zewnątrz okna, wejście w okno, wyjście z okna, szerokość impulsu
    • dopasowanie poziomu 0-100% pełnej skali
    • dopasowanie histerezy 0-100% pełnej skali
    • rozdzielczość 0.025% (12 bitów) / 0.006% (14/16 bitów)
    • pretrigger - do ustawionej długości rekordu
    • posttrigger - do ustawionej długości rekordu

  • dane fizyczne
    • interfejs USB 3.0 SuperSpeed (5 Gbit/s), kompatybilny z USB 2.0 High Speed (480 Mbit/s)
    • możliwość podłączenia wielu modułów do jednego PC
    • zasilanie z portów USB lub przez złącze zewnętrznego zasilacza
    • napięcie zasilania 5VDC, prąd 1200mA maksymalny
    • wymiary 170mm x 140mm x 25mm
    • waga 500g
    • długość kabla USB 1.8m

  • podstawowe wersje
    • Handyscope HS6-DIFF-1000 - DSO 1GS/s, stream 200MS/s
    • Handyscope HS6-DIFF-500 - DSO 500MS/s, stream 100 MS/s
    • Handyscope HS6-DIFF-200 - DSO 200 MS/s, stream40 MS/s
    • Handyscope HS6-DIFF-100 - DSO 100 MS/s, stream 20 MS/s
    • Handyscope HS6-DIFF-50 - DSO 50 MS/s, stream 10 MS/s

    • opcje:
      • G - SafeGround
      • S - SureConnect
      • XM - rozszerzenie pamięci do max.256MS/kanał
      • W5 - rozszerzenie gwarancji do 5 lat

  • oprogramowanie
    • sterowniki pod Windows 7/8/10 (32/64bit)
    • narzędzia dla programistów - biblioteka LibTiePie SDK i przykłady dla aplikacji 32- i 64-bitowych pod Windows 7/8/10 i Linux
    • Multi Channel pod Windows 7/8/10 (program w polskiej wersji językowej)
    • tryby pracy: oscyloskop cyfrowy (DSO), generator przebiegów (AWG), analizator widma (Spectrum Analyzer), multimetr (DMM), rejestrator (Data Logger), analizator protokołów CAN, J1939, RS232, I2C

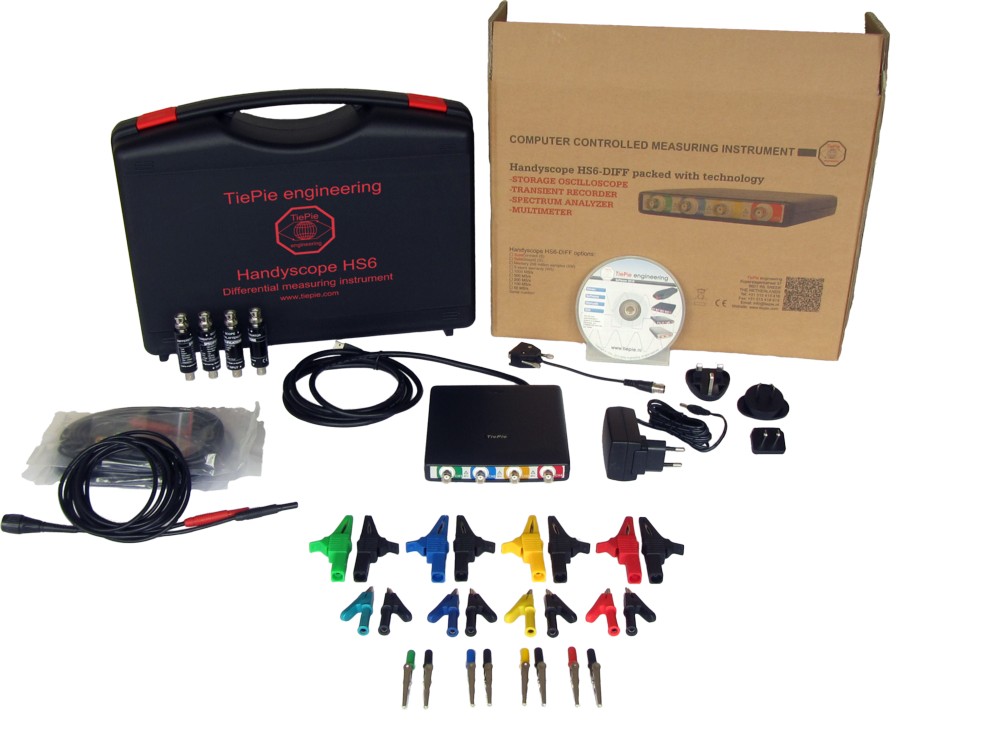

  • zakres dostawy
    • moduł Handyscope HS6 DIFF
    • 4 końcówki pomiarowe TP-C812B - przejście z różnicowego BNC na 2 wtyki bananowe 4mm
    • 4 tłumiki róznicowe1:10 TP-DA10
    • 8 dużych zacisków krokodylków TP-AC80I
    • 8 średnich zacisków krokodylków TP-AC10I
    • 8 małych zacisków krokodylków TP-AC5
    • zasilacz Handyscope
    • kabel zasilania zewnętrznego z portu USB
    • instrukcje drukowane
    • płyta CD z oprogramowaniem i sterownikami dla Windows 7/8/10
    • gwarancja 3 lata lub 5 lat (opcja W5)
