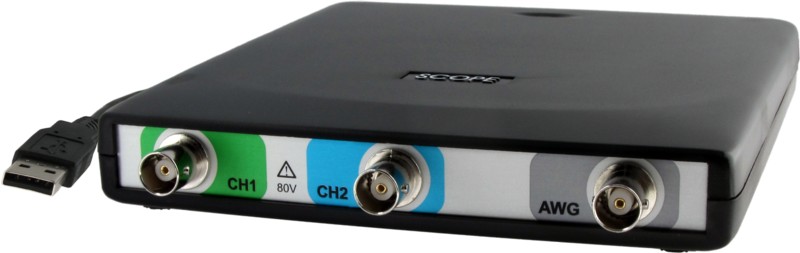

  Handyscope HS5 - przystawka oscyloskopowa DSO z generatorem AWG do PC na USB



Powiększenie



Powiększenie



Powiększenie



Powiększenie



Powiększenie


Specyfikacja

Tworzenie oscyloskopu wielokanałowego


Instrukcja

Instrukcja programisty


Instrukcja oprogramowania MultiChannel

Program MultiChannel - wersja demo

Szablony pomiarowe



SureConnect
SureConnect
Rewolucyjna weryfikacja podłączenia sond w czasie rzeczywistym.
Technologia SureConnect sprawdza w czasie rzeczywistym, czy sondy mają fizyczny i elektryczny kontakt z testowanym obiektem.

Resistance Measurement
Możliwy jest także pomiar rezystancji.

Więcej informacji i film dostępne są na stronach
TiePie engineering.

SureConnect


Handyscope HS5 Artykuł na temat Handyscope HS5
w Elektronice Praktycznej 11/2012
  Handyscope HS5 - przystawka oscyloskopowa DSO z generatorem AWG

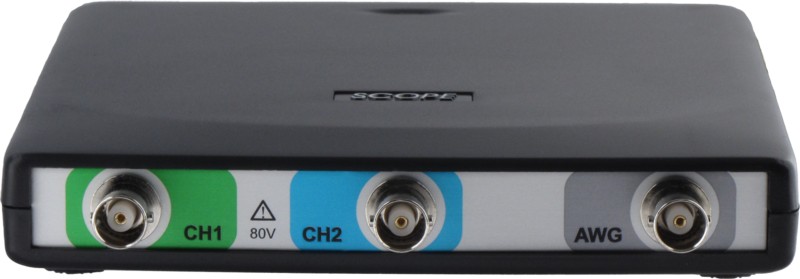

  • wejścia sygnałowe
    • 2 wejścia BNC
    • pomiar tylko na 1 kanale lub pomiar równoczesny na 2 kanałach
    • maksymalne próbkowanie:
      • model HS5-540
        500 MS/s - 8/12 bitów, 1 kanał
        200 MS/s - 8/12 bitów, 2 kanały
        100 MS/s - 14 bitów
        6.25 MS/s - 16 bitów
      • model HS5-530
        500 MS/s - 8/12 bitów, 1 kanał
        200 MS/s - 8/12 bitów, 2 kanały
        100 MS/s - 14 bitów
        6.25 MS/s - 16 bitów
      • model HS5-220
        200 MS/s - 8/12 bitów, 1 kanał
        100 MS/s - 8/12 bitów, 2 kanały
        50 MS/s - 14 bitów
        3.125 MS/s - 16 bitów
      • model HS5-110
        100 MS/s - 8/12 bitów, 1 kanał
        50 MS/s - 8/12 bitów, 2 kanały
        20 MS/s - 14 bitów
        1.25 MS/s - 16 bitów
      • model HS5-055
        50 MS/s - 8/12 bitów, 1 kanał
        20 MS/s - 8/12 bitów, 2 kanały
        10 MS/s - 14 bitów
        625 kS/s - 16 bitów
    • maksymalny streaming:
      • model HS5-540
        40 MS/s - 8 bitów, 1 kanał
        20 MS/s - 8 bitów, 2 kanały
        20 MS/s - 12/14 bitów, 1 kanał
        10 MS/s - 12/14 bitów, 2 kanały
        6.25 MS/s - 16 bitów
      • model HS5-530
        40 MS/s - 8 bitów, 1 kanał
        20 MS/s - 8 bitów, 2 kanały
        20 MS/s - 12/14 bitów, 1 kanał
        10 MS/s - 12/14 bitów, 2 kanały
        6.25 MS/s - 16 bitów
      • model HS5-220
        20 MS/s - 8 bitów, 1 kanał
        10 MS/s - 8 bitów, 2 kanały
        10 MS/s - 12/14 bitów, 1 kanał
        5 MS/s - 12/14 bitów, 2 kanały
        3.125 MS/s - 16 bitów
      • model HS5-110
        10 MS/s - 8 bitów, 1 kanał
        5 MS/s - 8 bitów, 2 kanały
        5 MS/s - 12/14 bitów, 1 kanał
        2 MS/s - 12/14 bitów, 2 kanały
        1.25 MS/s - 16 bitów
      • model HS5-055
        4 MS/s - 8 bitów, 1 kanał
        2 MS/s - 8 bitów, 2 kanały
        2 MS/s - 12/14 bitów, 1 kanał
        1 MS/s - 12/14 bitów, 2 kanały
        625 kS/s - 16 bitów
    • rozdzielczość: 16, 14, 12 lub 8 bitów, ustawiana przez użytkownika
    • dokładność DC: 0.25% (typowo 0.1%) ±1 LSB pełnej skali
    • pasmo przenoszenia (-3dB), przy 75% pełnej skali wejścia:
      Ch1 - 250MHz
      Ch2 - 100MHz
    • częstotliwość odcięcia AC (-3dB): ±1.5 Hz
    • zakresy napięć: ±200mV...±80V, pełna skala
    • sprzęganie wejścia: AC, DC
    • impedancja wejściowa 1MΩ / 25pF
    • zabezpieczenie wejść:
      200V (DC + AC peak <10kHz)
      600V (DC + AC peak <10kHz), z sondą 1:10
    • pamięć:
      128kS / kanał - modele standardowe
      32MS / kanał - modele z opcją XM
      64MS / kanał - modele z opcją XM, przy pracy tylko na pierwszym kanale

  • generator sygnałowy AWG - Arbitrary Waveform Generator
    • 1 wyjście BNC
    • maksymalne próbkowanie:
      model HS5-540 - 240MS/s
      model HS5-530 - 240MS/s
      model HS5-220 - 200MS/s
      model HS5-110 - 100MS/s
      model HS5-055 - 50MS/s
    • częstotliwość sygnałów - do 40MHz, zależnie od modelu i rodzaju sygnału
    • rozdzielczość 14 bitów
    • zakres napięć wyjściowych -12V...+12V
    • sprzęganie DC
    • impedancja 50Ω
    • pamięć:
      256kS - modele standardowe
      64MS - modele z opcją XM
    • przebiegi: sinus, prostokąt, trójkąt, impulsy, szum, DC, arbitralny, sweep, modulacje AM, FM, FSK

  • układ wyzwalania
    • źródło: CH1, CH2, zewnętrzny sygnał cyfrowy, OR, start generatora, stop generatora, nowy okres generatora
    • tryby wyzwalania: zbocze narastające, zbocze opadające, dowolne zbocze, wewnątrz okna, zewnątrz okna, wejście w okno, wyjście z okna, szerokość impulsu
    • dopasowanie poziomu 0-100% pełnej skali
    • dopasowanie histerezy 0-100% pełnej skali
    • rozdzielczość 0.025% (12 bitów) / 0.006% (14/16 bitów)
    • pretrigger 0-32 MS
    • posttrigger 0-32 MS

  • dane fizyczne
    • interfejs USB 2.0 High Speed (480 Mbit/s), zgodny z USB 1.1 Full Speed (12 Mbit/sec) i z USB 3.0
    • podłączenie do PC przez port USB 1.1, USB 2.0 lub nowszy

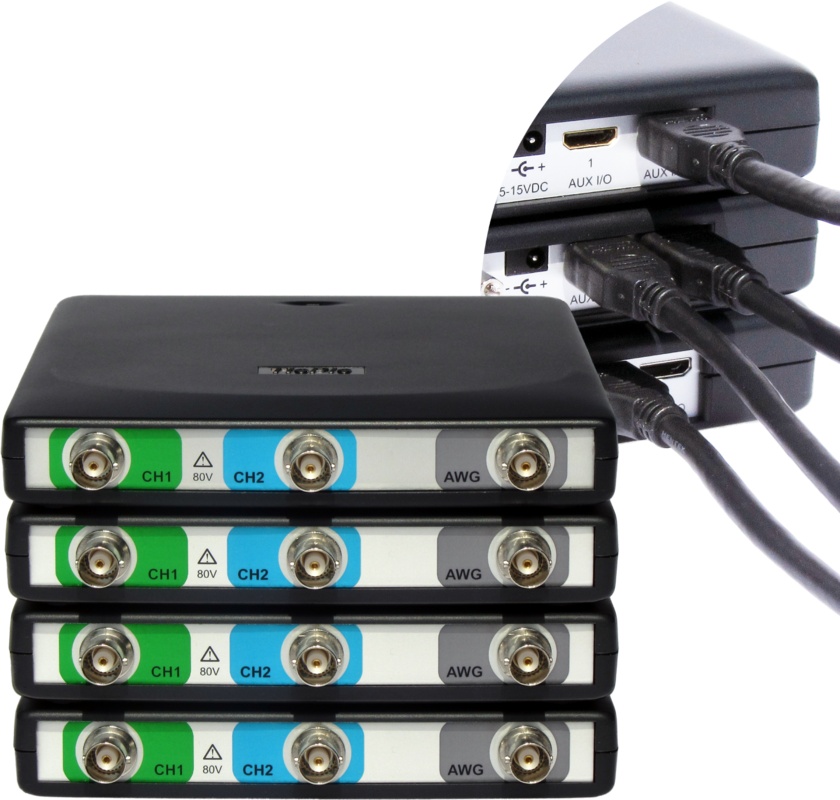

    • możliwość podłączenia wielu modułów do jednego PC

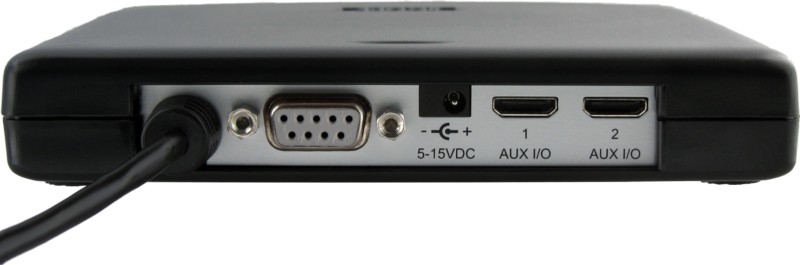

    • zasilanie z portów USB lub przez złącze zewnętrznego zasilacza, max. 5VDC 2000mA
    • wymiary 170mm x 140mm x 25mm
    • waga 430g
    • długość kabla USB 1.8m

  • wersje
    • Handyscope HS5-540XMS-W5 - DSO 500MS/s, stream 40MS/s, AWG 40MHz, pamięć 32MS, SureConnect, gwar. 5 lat
    • Handyscope HS5-540XMS - DSO 500MS/s, stream 40MS/s, AWG 40MHz, pamięć 32MS, SureConnect, gwar. 3 lata
    • Handyscope HS5-540S-W5 - DSO 500MS/s, stream 40MS/s, AWG 40MHz, pamięć 128kS, SureConnect, gwar. 5 lat
    • Handyscope HS5-540S - DSO 500MS/s, stream 40MS/s, AWG 40MHz, pamięć 128kS, SureConnect, gwar. 3 lata

    • Handyscope HS5-540XM-W5 - DSO 500MS/s, stream 40MS/s, AWG 40MHz, pamięć 32MS, gwar. 5 lat
    • Handyscope HS5-5430XM - DSO 500MS/s, stream 40MS/s, AWG 40MHz, pamięć 32MS, gwar. 3 lata
    • Handyscope HS5-540-W5 - DSO 500MS/s, stream 40MS/s, AWG 40MHz, pamięć 128kS, gwar. 5 lat
    • Handyscope HS5-540 - DSO 500MS/s, stream 40MS/s, AWG 40MHz, pamięć 128kS, gwar. 3 lata

    • Handyscope HS5-530XMS-W5 - DSO 500MS/s, stream 40MS/s, AWG 30MHz, pamięć 32MS, SureConnect, gwar. 5 lat
    • Handyscope HS5-530XMS - DSO 500MS/s, stream 40MS/s, AWG 30MHz, pamięć 32MS, SureConnect, gwar. 3 lata
    • Handyscope HS5-530S-W5 - DSO 500MS/s, stream 40MS/s, AWG 30MHz, pamięć 128kS, SureConnect, gwar. 5 lat
    • Handyscope HS5-530S - DSO 500MS/s, stream 40MS/s, AWG 30MHz, pamięć 128kS, SureConnect, gwar. 3 lata

    • Handyscope HS5-530XM-W5 - DSO 500MS/s, stream 40MS/s, AWG 30MHz, pamięć 32MS, gwar. 5 lat
    • Handyscope HS5-530XM - DSO 500MS/s, stream 40MS/s, AWG 30MHz, pamięć 32MS, gwar. 3 lata
    • Handyscope HS5-530-W5 - DSO 500MS/s, stream 40MS/s, AWG 30MHz, pamięć 128kS, gwar. 5 lat
    • Handyscope HS5-530 - DSO 500MS/s, stream 40MS/s, AWG 30MHz, pamięć 128kS, gwar. 3 lata

    • Handyscope HS5-220XMS-W5 - DSO 200MS/s, stream 20MS/s, AWG 20MHz, pamięć 32MS, SureConnect, gwar. 5 lat
    • Handyscope HS5-220XMS - DSO 200MS/s, stream 20MS/s, AWG 20MHz, pamięć 32MS, SureConnect, gwar. 3 lata
    • Handyscope HS5-220S-W5 - DSO 200MS/s, stream 20MS/s, AWG 20MHz, pamięć 128kS, SureConnect, gwar. 5 lat
    • Handyscope HS5-220S - DSO 200MS/s, stream 20MS/s, AWG 20MHz, pamięć 128kS, SureConnect, gwar. 3 lata

    • Handyscope HS5-220XM-W5 - DSO 200MS/s, stream 20MS/s, AWG 20MHz, pamięć 32MS, gwar. 5 lat
    • Handyscope HS5-220XM - DSO 200MS/s, stream 20MS/s, AWG 20MHz, pamięć 32MS, gwar. 3 lata
    • Handyscope HS5-220-W5 - DSO 200MS/s, stream 20MS/s, AWG 20MHz, pamięć 128kS, gwar. 5 lat
    • Handyscope HS5-220 - DSO 200MS/s, stream 20MS/s, AWG 20MHz, pamięć 128kS, gwar. 3 lata

    • Handyscope HS5-110XMS-W5 - DSO 100MS/s, stream 10MS/s, AWG 10MHz, pamięć 32MS, SureConnect, gwar. 5 lat
    • Handyscope HS5-110XMS - DSO 100MS/s, stream 10MS/s, AWG 10MHz, pamięć 32MS, SureConnect, gwar. 3 lata
    • Handyscope HS5-110S-W5 - DSO 100MS/s, stream 10MS/s, AWG 10MHz, pamięć 128kS, SureConnect, gwar. 5 lat
    • Handyscope HS5-110S - DSO 100MS/s, stream 10MS/s, AWG 10MHz, pamięć 128kS, SureConnect, gwar. 3 lata

    • Handyscope HS5-110XM-W5 - DSO 100MS/s, stream 10MS/s, AWG 10MHz, pamięć 32MS, gwar. 5 lat
    • Handyscope HS5-110XM - DSO 100MS/s, stream 10MS/s, AWG 10MHz, pamięć 32MS, gwar. 3 lata
    • Handyscope HS5-110-W5 - DSO 100MS/s, stream 10MS/s, AWG 10MHz, pamięć 128kS, gwar. 5 lat
    • Handyscope HS5-110 - DSO 100MS/s, stream 10MS/s, AWG 10MHz, pamięć 128kS, gwar. 3 lata

    • Handyscope HS5-055XMS-W5 - DSO 50MS/s, stream 4MS/s, AWG 5MHz, pamięć 32MS, SureConnect, gwar. 5 lat
    • Handyscope HS5-055XMS - DSO 50MS/s, stream 4MS/s, AWG 5MHz, pamięć 32MS, SureConnect, gwar. 3 lata
    • Handyscope HS5-055S-W5 - DSO 50MS/s, stream 4MS/s, AWG 5MHz, pamięć 128kS, SureConnect, gwar. 5 lat
    • Handyscope HS5-055S - DSO 50MS/s, stream 4MS/s, AWG 5MHz, pamięć 128kS, SureConnect, gwar. 3 lata

    • Handyscope HS5-055XM-W5 - DSO 50MS/s, stream 4MS/s, AWG 5MHz, pamięć 32MS, gwar. 5 lat
    • Handyscope HS5-055XM - DSO 50MS/s, stream 4MS/s, AWG 5MHz, pamięć 32MS, gwar. 3 lata
    • Handyscope HS5-055-W5 - DSO 50MS/s, stream 4MS/s, AWG 5MHz, pamięć 128kS, gwar. 5 lat
    • Handyscope HS5-055 - DSO 50MS/s, stream 4MS/s, AWG 5MHz, pamięć 128kS, gwar. 3 lata

  • oprogramowanie
    • sterowniki pod Windows XP/Vista/7/8 (32/64bit)
    • narzędzia dla programistów - biblioteka LibTiePie SDK i przykłady dla aplikacji 32- i 64-bitowych pod Windows XP/Vista/7/8 i Linux
    • Multi Channel pod Windows XP/Vista/7/8 (program w polskiej wersji językowej)
    • tryby pracy: oscyloskop cyfrowy (DSO), generator przebiegów (AWG), analizator widma (Spectrum Analyzer), multimetr (DMM), rejestrator (Data Logger), analizator protokołów CAN, J1939, RS232, I2C

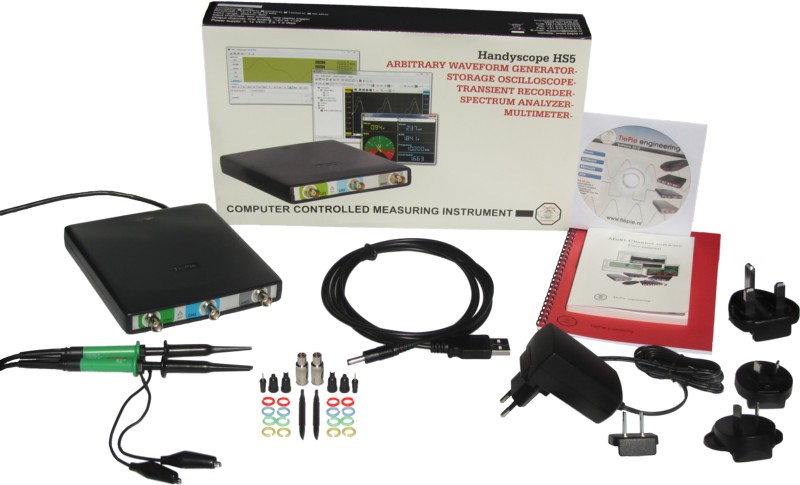

  • zakres dostawy
    • moduł Handyscope HS5
    • zasilacz
    • kabel zasilania zewnętrznego z USB
    • 2 sondy oscyloskopowe HP-9250 - 1:1, 6MHz / 1:10, 250MHz
    • instrukcje drukowane
    • płyta CD z oprogramowaniem
    • gwarancja 3 lata lub 5 lat (opcja W5)
