  Wielofunkcyjne karty DAQ na PCI - wejścia i wyjścia analogowe i cyfrowe TTL, układy licznikowo-czasowe CTC



Powiększenie


Powiększenie

Karta katalogowa
Instrukcja
Instrukcja techniczna

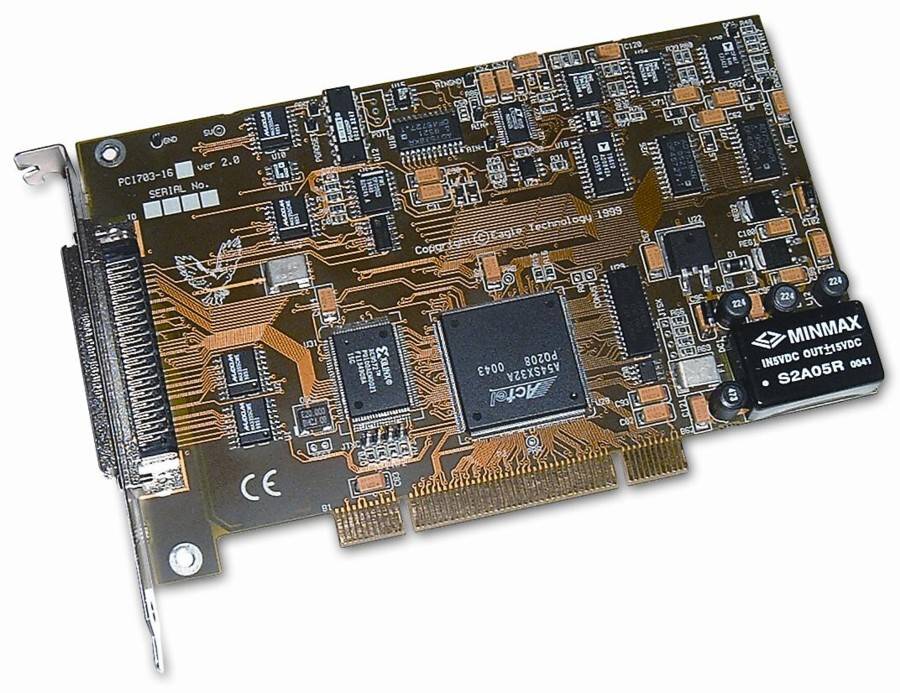

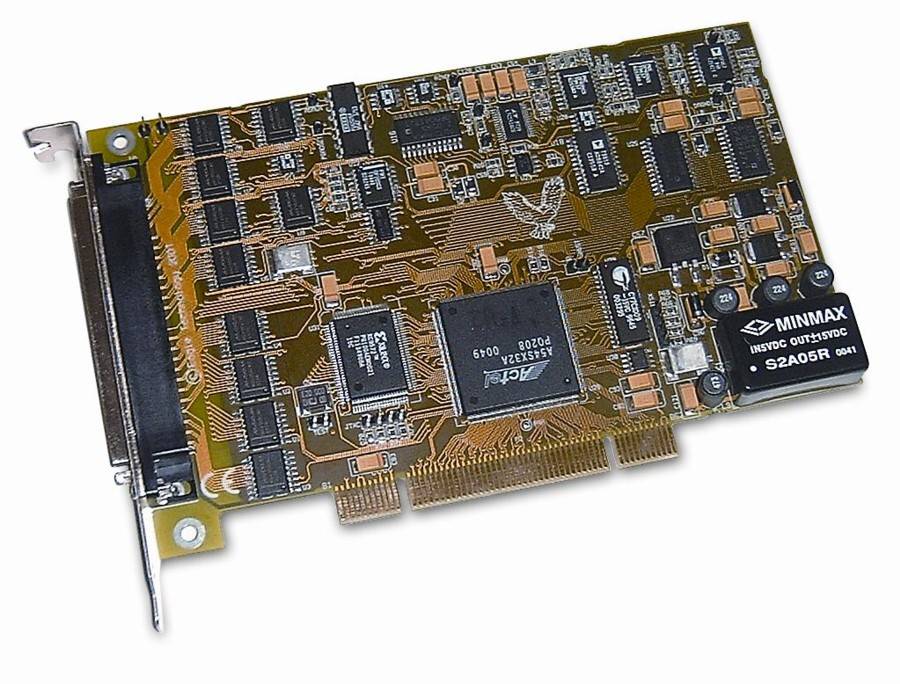

  PCI-703 - karta wejść i wyjść analogowych

  • wejścia analogowe 64SE/32DIF, 32SE/16DIF lub 16SE/8DIF
  • rozdzielczość 14 bitów
  • próbkowanie 400kHz
  • zakresy wejściowe ±10V, ±5V, ±2,5V, ±1V, ±500mV, ±250mV, ±100mV, ±50mV
  • wzmacniacz programowalny
  • FIFO

  • wyjścia analogowe 2
  • rozdzielczość 14 bitów
  • szybkość ustawiania 400kHz
  • zakresy wyjściowe ±10V

  • 8 wejść/wyjść cyfrowych TTL
  • 3 liczniki 24-bitowe TTL
  • 2 liczniki dostępne

  • PCI 2.2
  • złącze SCSI D-Sub 68M (PCI703-16/16A)
  • złącze SCSI D-Sub 100F (PCI-703-32/32A/64/64A)
  • zakres temperatur pracy 0°C - 70°C
  • wymiary 168,5 x 98,5 mm

  • wersje:
    • PCI-703-16 - wejścia analogowe 16SE/8DIF
    • PCI-703-16A - wejścia analogowe 16SE/8DIF, wyjścia analogowe 2
    • PCI-703-32 - wejścia analogowe 32SE/16DIF
    • PCI-703-32A - wejścia analogowe 32SE/16DIF, wyjścia analogowe 2
    • PCI-703-64 - wejścia analogowe 64SE/32DIF
    • PCI-703-64A - wejścia analogowe 64SE/32DIF, wyjścia analogowe 2

  • oprogramowanie, sterowniki i przykłady
    • Windows 98/ME/XP/2000
    • EDRE SDK
    • EDRE LabView
    • EDRE Testpoint
    • EDRE Agilent-VEE
    • WaveView for Windows

  • opcjonalne akcesoria przyłączeniowe do PCI-703-16/16A:
    • ADPT-6868SCD - zaciski śrubowe
    • SCSI-D68M/F - kabel ekranowany
      albo
    • ADPT-3740 (2 szt.) - zaciski śrubowe
    • Y-Cable1 - kabel ekranowany podwójny

  • opcjonalne akcesoria przyłączeniowe do PCI-703-32/32A/64/64A:
    • ADPT-100SD - zaciski śrubowe
    • SCSI-D100M/M - kabel ekranowany
      albo
    • ADPT-80SD - zaciski śrubowe
    • ADPT-3740 - zaciski śrubowe
    • Y-Cable3 - kabel ekranowany podwójny


Powiększenie

Karta katalogowa
Instrukcja
Instrukcja techniczna

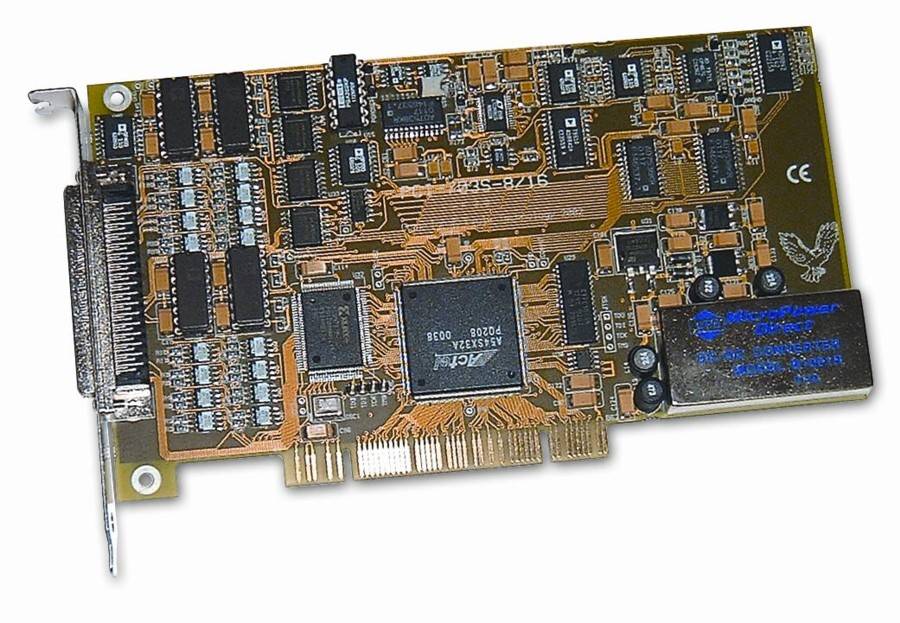

  PCI-703S - karta wejść i wyjść analogowych, z pomiarem równoczesnym

  • wejścia analogowe 16DIF lub 8DIF
  • równoczesne próbkowanie wszystkich wejść
  • rozdzielczość 14 bitów
  • próbkowanie 400kHz
  • zakres wejściowy ±2,5V
  • wzmacniacz programowalny 0,5x, 1x, 2,5x, 5x, 10x, 25x, 50x, 100x
  • FIFO 4K

  • wyjścia analogowe 2
  • rozdzielczość 14 bitów
  • szybkość ustawiania 400kHz
  • zakres wyjściowy ±10V
  • FIFO 4K

  • 8 wejść/wyjść cyfrowych TTL
  • 10 wejść/wyjść cyfrowych TTL wielofunkcyjnych
  • 3 liczniki 24-bitowe TTL
  • 2 liczniki dostępne

  • PCI 2.2
  • złącze SCSI D-Sub 68M
  • zakres temperatur pracy 0°C - 70°C
  • wymiary 186 x 98,5 mm

  • wersje:
    • PCI-703S-8 - wejścia analogowe 8DIF
    • PCI-703S-8A - wejścia analogowe 8DIF, wyjścia analogowe 2
    • PCI-703S-16 - wejścia analogowe 16DIF
    • PCI-703S-16A - wejścia analogowe 16DIF, wyjścia analogowe 2

  • oprogramowanie, sterowniki i przykłady
    • Windows 98/ME/XP/2000
    • EDRE SDK
    • EDRE LabView
    • EDRE Testpoint
    • EDRE Agilent-VEE
    • WaveView for Windows

  • opcjonalne akcesoria przyłączeniowe:
    • ADPT-6868SCD - zaciski śrubowe
    • SCSI-D68M/F-S - kabel ekranowany
      albo
    • ADPT-3740 (2 szt.) - zaciski śrubowe
    • Y-Cable4 - kabel ekranowany podwójny


Powiększenie


Powiększenie


Powiększenie

Karta katalogowa
Instrukcja
Instrukcja techniczna
  PCI-725E / PCI-726E / PCI-730E - karty wejść i wyjść analogowych

  • wejścia analogowe 16SE/8DIF
  • rozdzielczość 16 bitów
  • próbkowanie 100kHz
  • zakres wejściowy ±10V
  • FIFO 2K

  • wyjścia analogowe 4 (PCI-730E)
  • rozdzielczość 16 bitów
  • szybkość ustawiania 1ms
  • zakres wyjściowy ±10V

  • 24 wejścia/wyjścia cyfrowe TTL 3x 8 bitów (PCI-726E i PCI-730E)
  • 3 liczniki 16-bitowe TTL
  • zgodność z układem 82C54
  • 3 liczniki dostępne
  • źródło zegara - 8MHz

  • PCI 2.2
  • złącza D-Sub 25M, IDC-40M
  • zakres temperatur pracy 0°C - 70°C
  • wymiary 142 x 98,5mm

  • wersje:
    • PCI-725E - wejścia analogowe 16SE/8DIF
    • PCI-726E - wejścia analogowe 16SE/8DIF, 24 TTL, 3 CTC
    • PCI-730E - wejścia analogowe 16SE/8DIF, wyjścia analogowe 4, 24 TTL, 3 CTC

  • oprogramowanie, sterowniki i przykłady
    • Windows 98/ME/XP/2000 (NT na życzenie)
    • Linux
    • EDRE SDK
    • EDRE LabView
    • EDRE Testpoint
    • EDRE Agilent-VEE
    • WaveView for Windows
  • nowe sterowniki
    • Windows Vista & Windows 7 32-bit
    • Windows Vista & Windows 7 64-bit

  • opcjonalne akcesoria przyłączeniowe:
    • ADPT-2526 - zaciski śrubowe
    • DB25M/F - kabel ekranowany
      oraz
    • ADPT-3740 - zaciski śrubowe
    • DB37F/F - kabel ekranowany


Powiększenie


Powiększenie


Powiększenie

Karta katalogowa
Instrukcja
Instrukcja techniczna

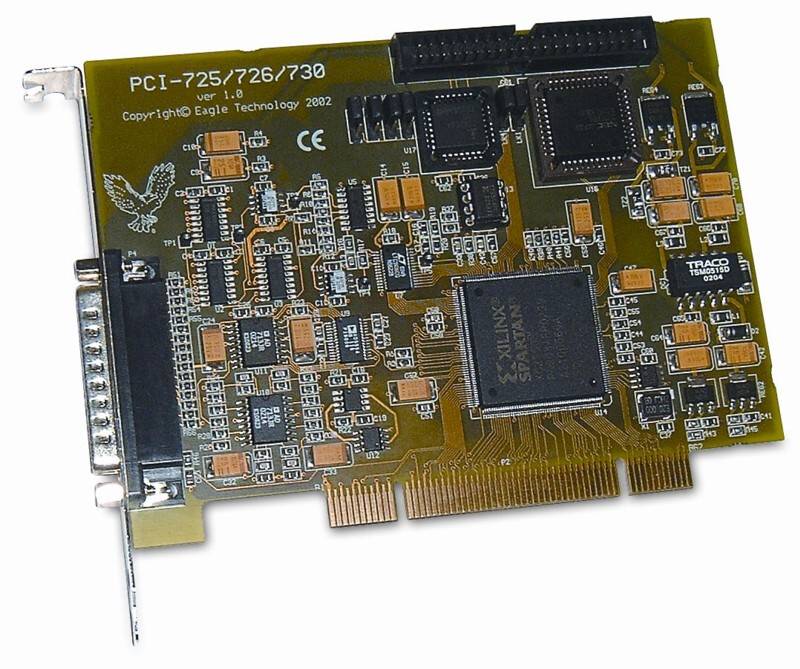

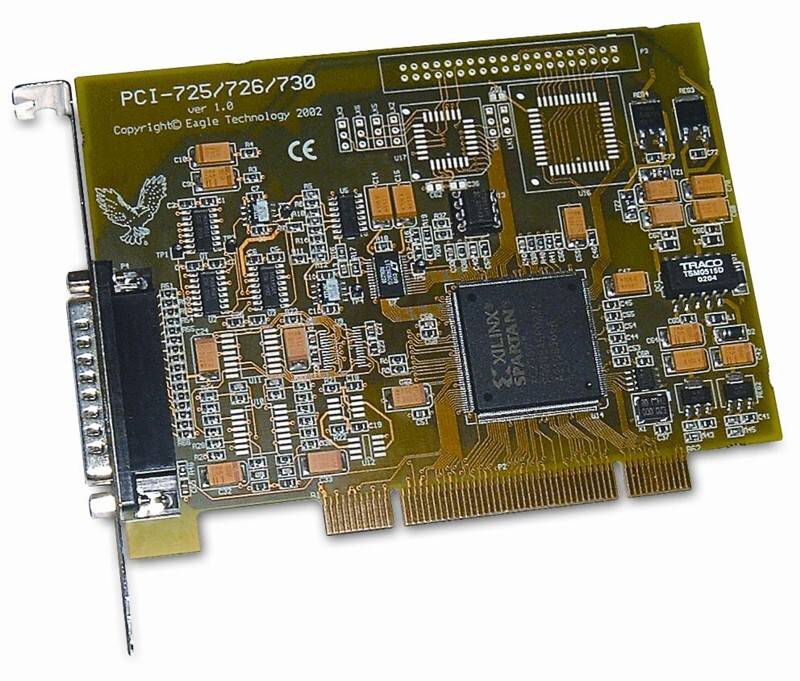

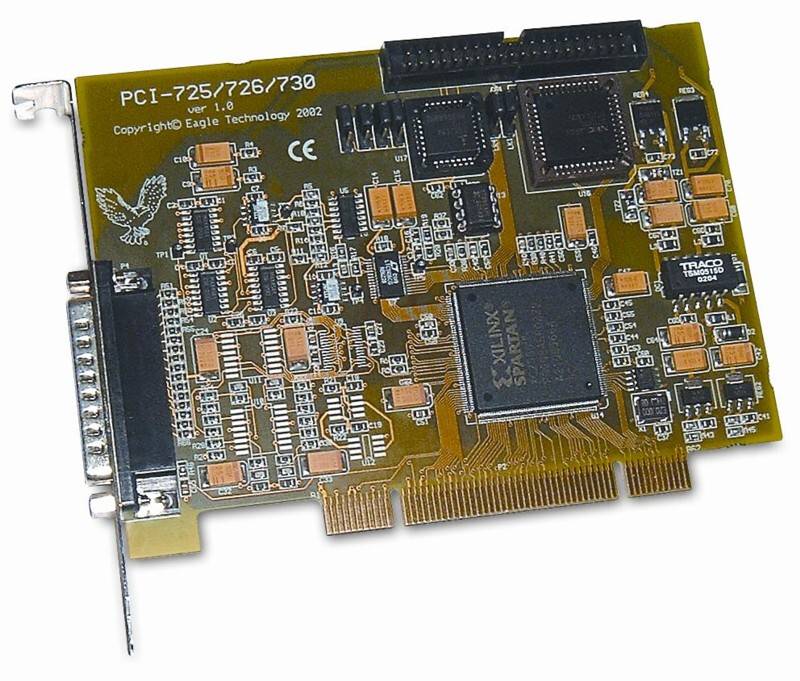

  PCI-725 / PCI-726 / PCI-730 - karty wejść i wyjść analogowych

  • wejścia analogowe 16SE/8DIF
  • rozdzielczość 14 bitów
  • próbkowanie 100kHz
  • zakresy wejściowe ±2,5V, ±5V, ±10V
  • FIFO 2K

  • wyjścia analogowe 4 (PCI-730)
  • rozdzielczość 14 bitów
  • szybkość ustawiania 1ms
  • zakres wyjściowy ±10V

  • 24 wejścia/wyjścia cyfrowe TTL 3x 8 bitów (PCI-726 i PCI-730)
  • 3 liczniki 16-bitowe TTL
  • zgodność z układem 82C54
  • 3 liczniki dostępne
  • źródło zegara - 8MHz

  • PCI 2.2
  • złącza D-Sub 25M, IDC-40M
  • zakres temperatur pracy 0°C - 70°C
  • wymiary 142 x 98,5mm

  • wersje:
    • PCI-725 - wejścia analogowe 16SE/8DIF
    • PCI-726 - wejścia analogowe 16SE/8DIF, 24 TTL, 3 CTC
    • PCI-730 - wejścia analogowe 16SE/8DIF, wyjścia analogowe 4, 24 TTL, 3 CTC

  • oprogramowanie, sterowniki i przykłady
    • Windows 98/ME/XP/2000
    • EDRE SDK
    • EDRE LabView
    • EDRE Testpoint
    • EDRE Agilent-VEE
    • WaveView for Windows
  • nowe sterowniki
    • Windows Vista & Windows 7 32-bit
    • Windows Vista & Windows 7 64-bit

  • opcjonalne akcesoria przyłączeniowe:
    • ADPT-2526 - zaciski śrubowe
    • DB25M/F - kabel ekranowany
      oraz
    • ADPT-3740 - zaciski śrubowe
    • DB37F/F - kabel ekranowany


Powiększenie

Karta katalogowa
Instrukcja
  PCI-30G - karta wejść i wyjść analogowych

  • karta nie jest zalecana do nowych aplikacji

  • wejścia analogowe 32SE/16DIF lub 16SE/8DIF
  • rozdzielczość 12 bitów
  • próbkowanie 100kHz
  • zakresy wejściowe ±5V, ±10V, 0-10V
  • wzmacniacz programowalny 1x, 10x, 100x, 1000x
  • FIFO 2K

  • wyjścia analogowe 4
  • rozdzielczość 12 bitów
  • szybkość ustawiania 100kHz
  • zakresy wyjściowe ±5V, ±10V, 0-10V, 0-13V

  • 24 wejścia/wyjścia cyfrowe TTL 3x 8 bitów
  • zgodność z układem 82C55
  • 6 liczników 16-bitowych TTL
  • zgodność z układem 82C54
  • 3 liczniki dostępne
  • źródło zegara - 20MHz, 100kHz lub zewnętrzne

  • PCI 2.2
  • złącze SCSI-II-50F typu Centronics
  • zakres temperatur pracy 0°C - 70°C
  • wymiary 193 x 111 mm

  • wersje:
    • PCI-30G - wejścia analogowe 16SE/8DIF
    • PCI-30GA - wejścia analogowe 16SE/8DIF, wyjścia analogowe 4
    • PCI-30G-32 - wejścia analogowe 32SE/16DIF
    • PCI-30GA-32 - wejścia analogowe 32SE/16DIF, wyjścia analogowe 4

  • oprogramowanie, sterowniki i przykłady
    • Windows 98/ME/XP/2000
    • EDRE SDK
    • EDRE LabView
    • EDRE Testpoint
    • EDRE Agilent-VEE
    • WaveView for Windows

  • opcjonalne akcesoria przyłączeniowe:
    • ADPT-5050 - zaciski śrubowe
    • SCSI-C50MDB50F - kabel ekranowany
      albo
    • ADPT-5050SC - zaciski śrubowe
    • SCSI-C50M/M - kabel ekranowany
      oraz
    • ADPT-3740 - zaciski śrubowe
    • DB-37F/F - kabel ekranowany
