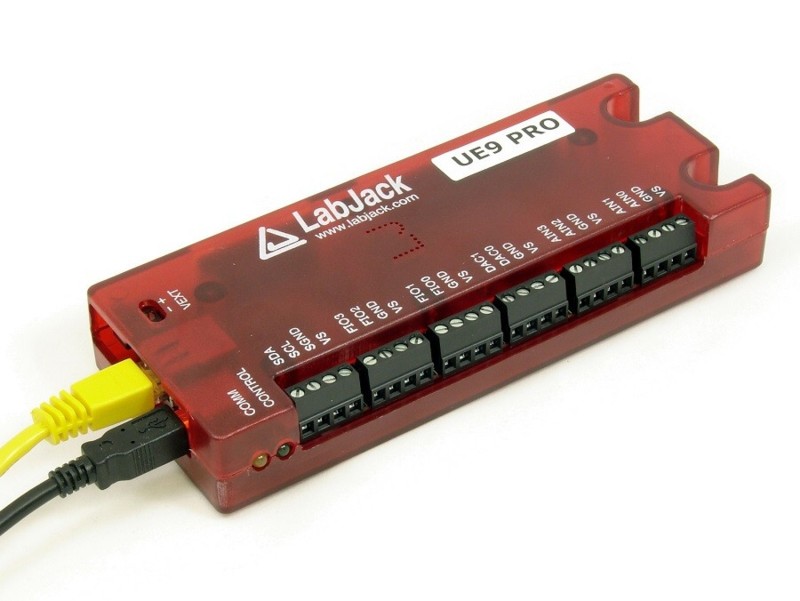

  UE9-Pro - wielofunkcyjny moduł interfejsu DAQ, przetwornik A/C i C/A na USB i Ethernet
  (moduł wejść i wyjść analogowych i cyfrowych)

  • wejścia analogowe 14SE
  • rozdzielczość 12-16 bitów (zależnie od szybkości próbkowania)
  • próbkowanie do 250Hz-80kHz (Stream, zależnie od liczby kanałów i interfejsu)
  • bufor pamięci 182361 próbek (Stream)
  • zakresy wejściowe ±5V, 0-5V
  • wzmocnienia 1x, 2x, 4x, 8x (tylko dla 0-5V)
  • zakres wejściowy dopuszczalny ±15V

  • dodatkowy pomocniczy przetwornik ADC sigma-delta
  • mała szybkość, duża rozdzielczość
  • rozdzielczość 24-bitowa, efektywna rozdzielczość 20-bitowa (18-bitowa bez szumów)
  • szybkość przetwarzania 125ms / 1 próbkę
  • lepsza liniowość i dokładność w porównaniu ze zwykłym przetwornikiem

  • wyjścia analogowe 2
  • rozdzielczość 12 bitów
  • zakres wyjściowy 0-4.9V
  • prąd wyjściowy 100mA
  • impedancja wyjściowa 50Ω

  • 23 wejścia/wyjścia cyfrowe, w tym 8 linii uniwersalnych
  • niezależne ustawianie każdej linii jako wejścia lub wyjścia
  • linie uniwersalne ustawiane jako maksymalnie:
    • 8 wejść/wyjść cyfrowych
    • 6 timerów
    • 2 liczniki
  • maksymalnie 6 timerów
  • 16 trybów pracy timerów
  • szybkość wysyłania do 100kHz
  • maksymalnie 2 liczniki
  • liczniki 32-bitowe
  • częstotliwość wejściowa do 3MHz

  • USB 2.0/1.1 Full Speed
  • Ethernet 10Base-T
  • zasilanie bezpośrednio z portu USB lub przez zasilacz (Ethernet)

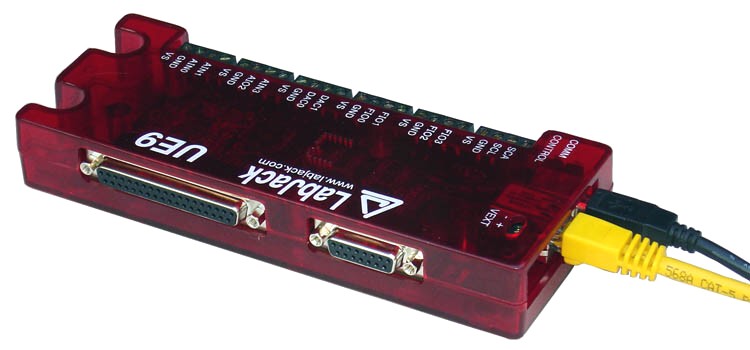

  • złącza - zaciski śrubowe, DB15 (F), DB37 (F)
  • zakres temperatur pracy -40°C - +85°C

  • oprogramowanie, sterowniki i przykłady

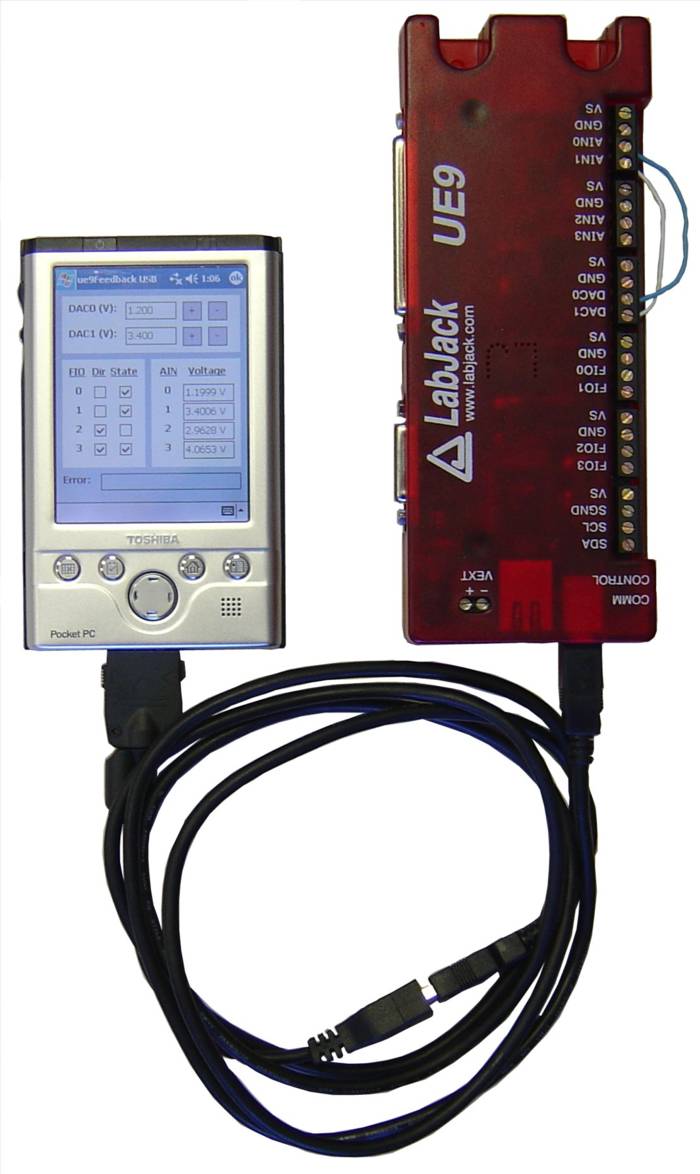

    • Windows 98/ME/2000/XP, Pocket PC
    • Linux kernel v2.4 i v2.6
    • LabView VI, LabWindows/CVI, Matlab
    • C/C++, VC, VB6, VBA (Microsoft Excel 2000), .NET
    • DAQFactory Express Software (Windows 2000/XP)
    • Firmware upgrade
    • Oprogramowanie ze stron LabJack

  • akcesoria
    • CB15 - zaciski śrubowe
    • CB37 - zaciski śrubowe
    • EB37 - płytka eksperymantalna
    • RB12 - panel do miniaturowych modułów przekaźników i I/O
    • LJTick-CurrentShunt (LJTCS) - konwerter sygnałów pętli prądowej 4-20 mA
    • LJTick-DAC (LJTDAC) - 2 wyjścia analogowe napięciowe
    • LJTick-Divider (LJTD) - dzielnik napięciowy
    • LJTick-InAmp (LJTIA) - 2 wzmacniacze instrumentalne dla sygnałów niskonapięciowych
    • LJTick-Proto (LJTP) - płytka prototypowa
    • LJTick-RelayDriver (LJTRD) - moduł sterowania 2 przekaźnikami lub obciążeniem
