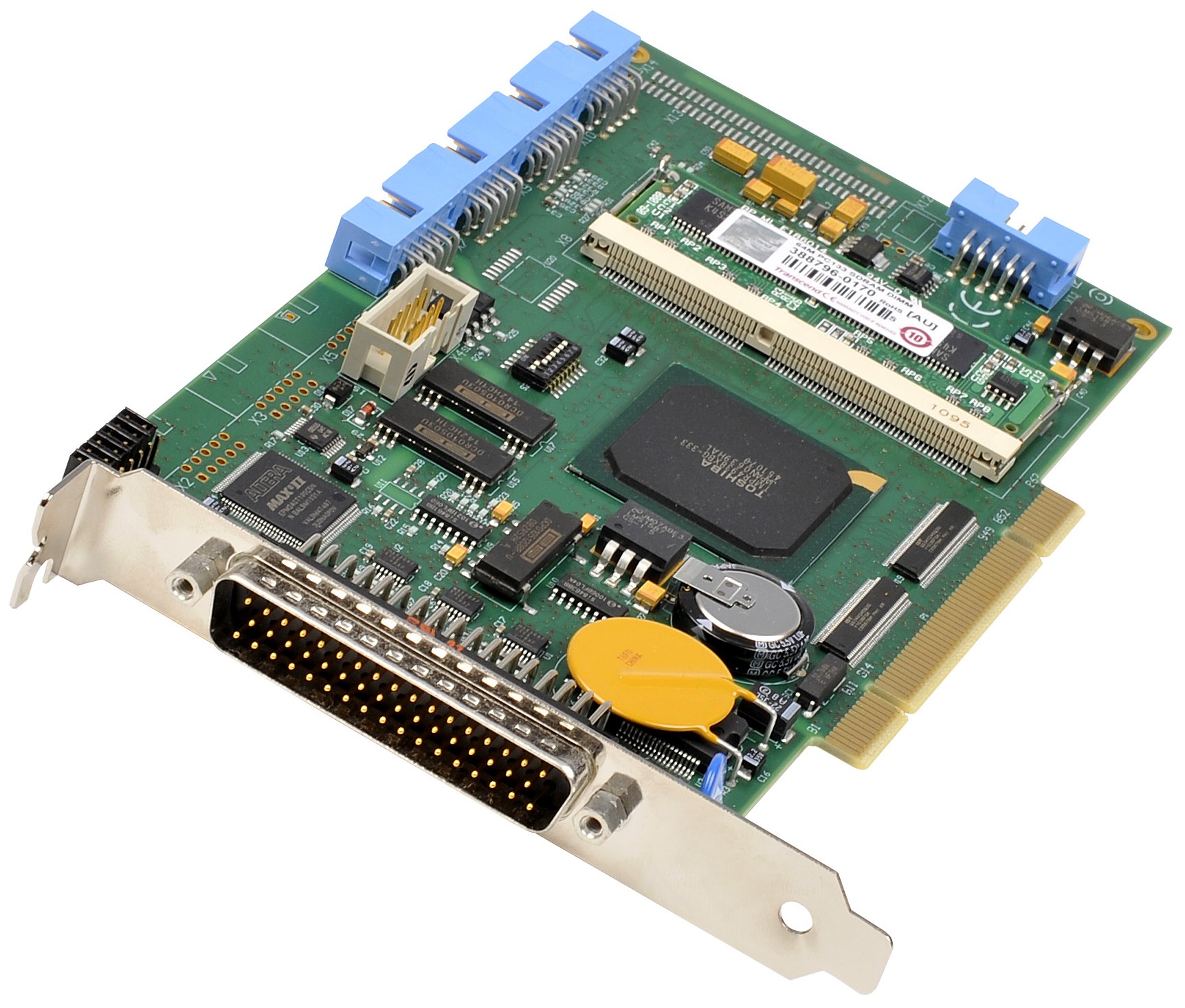

| APCI-8008 - 8-osiowa karta sterowania silnikami |
|
- sterowanie do 3 osi w wersji podstawowej
- sterowanie do 8 osi z dodatkową kartą slave OPMF-8008
- jednoczesna obsługa silników serwo i krokowych
- w wersji uproszczonej obsługa tylko silników krokowych
- CPU - procesor RISC 64-bitowy 333MHz
- RAM - 64 MB / Flash 32 MB (1 GB opcjonalnie)
- karta wielozadaniowa - możliwość równoległego przetwarzania do 4 programów
- interpolacja liniowa 2D...3D, kołowa 2D, kołowa 3D, spiralna 3D, krzywymi (łukami)
- wszystkie interpolacje 2D...8D z kartą slave OPMF-8008, zależnie od liczby osi
- asynchroniczna i synchroniczna interpolacja w kilku osiach
- wyjścia sterujące serwo
- przetworniki cyfrowo-analogowe - 1 na każde wyjście
- rozdzielczość 16 bitów
- zakres wyjściowy ±10V
- wyjścia sterujące krokowe
- standard RS422
- sygnały kroku i kierunku - po 1 na każde wyjście
- częstotliwość impulsów do 2 MHz
- wejścia enkoderów:
- przyrostowych - różnicowe lub TTL max. 16 MHz, długość słowa 32 bity ze znakiem
- SSI - do 32 bitów, kod Gray'a lub binarny, zmienna częstotliwość 30 kHz do 2 MHz
- EnDat 2.2 do 4 MHz
- 16 wejść cyfrowych 24V
- 8 wyjść cyfrowych 24V/500mA
- izolacja galwaniczna 1000V
- wersje:
- APCI-8008 - karta 3-osiowa do silników serwo i krokowych
- APCI-8008-STP - karta 3-osiowa tylko do silników krokowych
- opcje:
- OPMF-8008-Basis

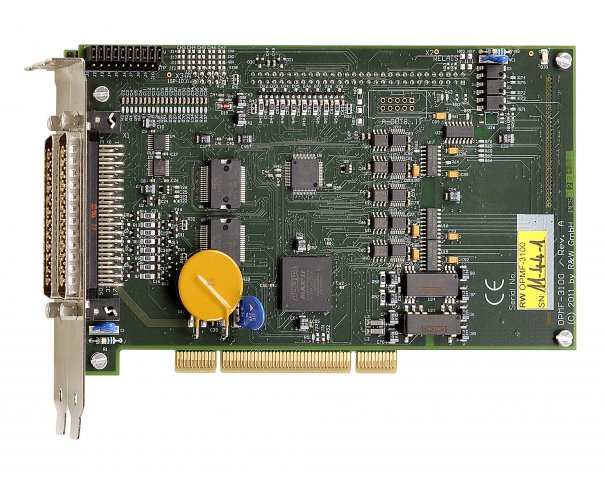

- płytka rozszerzeń -AI16-4, -AO i -DIO (tylko do 3 osi)

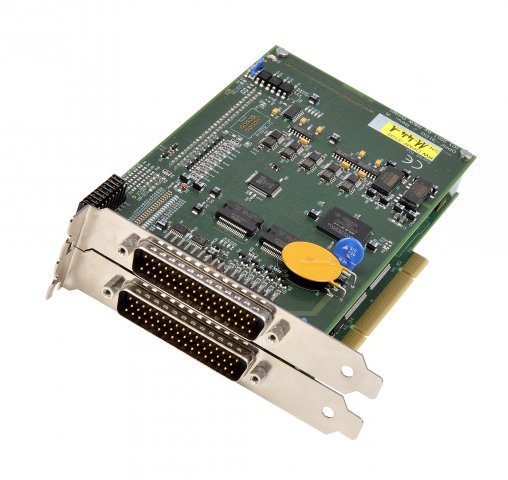

- OPMF-8008-4A-SRV (OPMF-8008-4A-STP)
- rozszerzenie do 4 osi, dodatkowe 8 wejść i 4 wyjścia cyfrowe 24V
- OPMF-8008-5A-SRV (OPMF-8008-5A-STP)
- rozszerzenie do 5 osi, dodatkowe 16 wejść i 8 wyjść cyfrowych 24V
- OPMF-8008-6A-SRV (OPMF-8008-6A-STP)
- rozszerzenie do 6 osi, dodatkowe 16 wejść i 8 wyjść cyfrowych 24V
- OPMF-8008-7A-SRV (OPMF-8008-7A-STP)
- rozszerzenie do 7 osi, dodatkowe 24 wejścia i 12 wyjść cyfrowych 24V
- OPMF-8008-8A-SRV (OPMF-8008-8A-STP)
- rozszerzenie do 8 osi, dodatkowe 24 wejścia i 12 wyjść cyfrowych 24V
- OPMF-8008-AI16-4
- 4 wejścia analogowe, 16-bitowe, opcja dostępna 1x lub 2x, maksymalnie 8 wejść
- OPMF-8008-DIO
- 8 wejść i 4 wyjścia cyfrowe 24V, izolowane, opcja dostępna 1x, 2x lub 3x, maksymalnie 24 wejścia i 12 wyjść
- OPMF-8008-AO
- 1 wyjście analogowe, opcja dostępna do 5x, maksymalnie 8 wyjść analogowych, wolnych dla nieużywanych osi

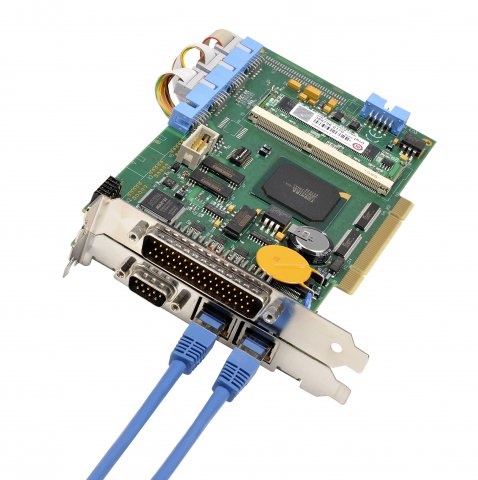

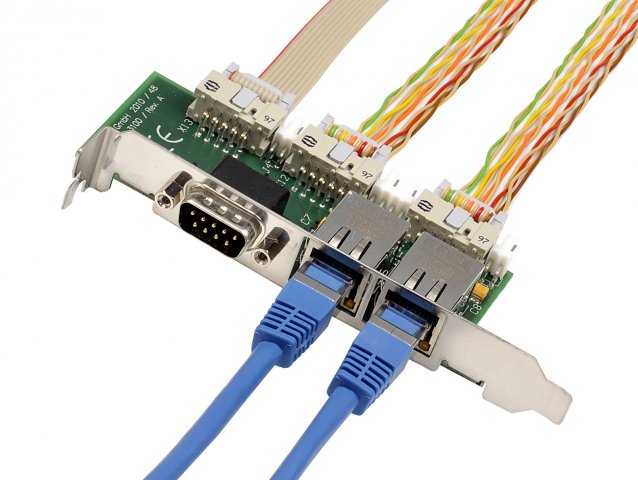

- OPMF-8008-ETH
- podłączenie 2 interfejsów Ethernet (Standard Ethernet / EtherCAT)
- OPT.CAN-8008
- podłączenie interfejsu CAN (nie CAN Open)
- akcesoria przyłączeniowe:
- FB8001 - taśma do OPMF, z D-SUB 50-pin M ze wspornikiem
- PX8001 - 3-rzędowe zaciski śrubowe do mocowania na szynie DIN
- ST8001 - kabel łączący APCI-8008 i OPMF z PX8001, ekranowany, 2m
|
|
Powiększenie
Powiększenie
Karta katalogowa
Instrukcja
|
|

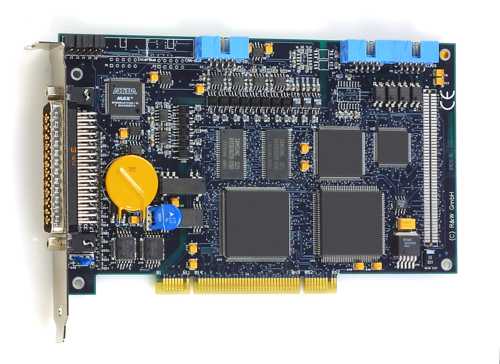

| APCI-8001 - 8-osiowa karta sterowania silnikami |
|
- sterowanie do 3 osi w wersji podstawowej
- sterowanie do 8 osi z dodatkową kartą slave OPMF-3001
- jednoczesna obsługa silników serwo i krokowych
- w wersji uproszczonej obsługa tylko silników krokowych
- CPU - procesor RISC 64-bitowy 150MHz, 32MB RAM
- karta wielozadaniowa - możliwość równoległego przetwarzania do 4 programów
- interpolacja liniowa 2D...3D, kołowa 2D...3D, spiralna 3D, krzywymi (łukami)
- asynchroniczna i synchroniczna interpolacja w kilku osiach
- wyjścia sterujące serwo
- przetworniki cyfrowo-analogowe - 1 na każde wyjście
- rozdzielczość 16 bitów
- zakres wyjściowy ±10V
- wyjścia sterujące krokowe
- standard RS422
- sygnały kroku i kierunku - po 1 na każde wyjście
- częstotliwość impulsów do 2.5 MHz
- wejścia enkoderów przyrostowych i SSI
- 16 wejść cyfrowych 24V
- 8 wyjść cyfrowych 24V/500mA
- izolacja galwaniczna 1000V
- wersje:
- APCI-8001 - karta 3-osiowa do silników serwo i krokowych
- APCI-8001-1 - karta 1-osiowa do silników serwo i krokowych
- APCI-8001-STP - karta 3-osiowa do silników krokowych
- opcje:

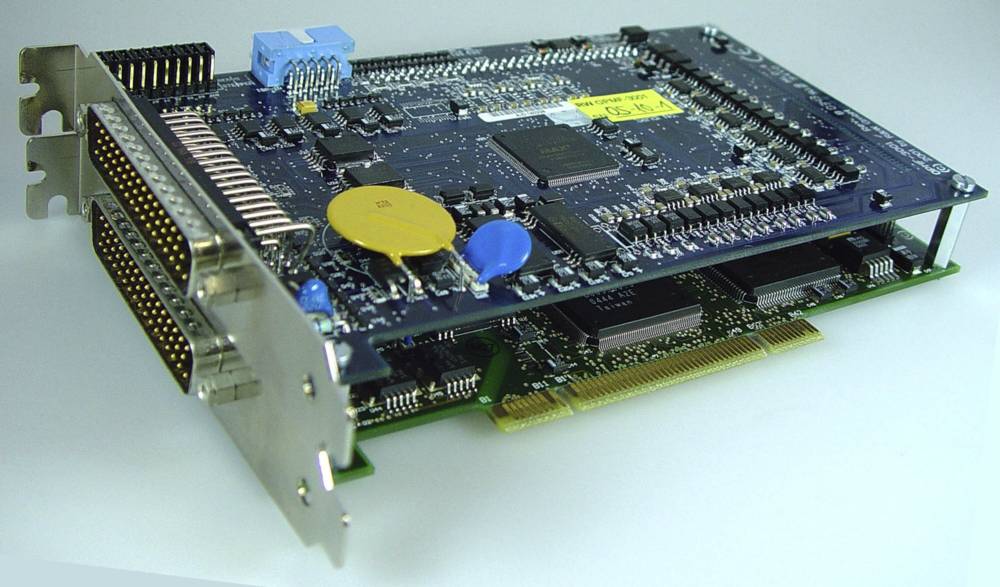

- OPMF-3001/4A (OPMF-3001/4-STP)
- rozszerzenie do 4 osi, dodatkowe 4 wejścia i 4 wyjścia cyfrowe 24V
- OPMF-3001/5A (OPMF-3001/5-STP)
- rozszerzenie do 5 osi, dodatkowe 8 wejść i 8 wyjść cyfrowych 24V
- OPMF-3001/6A (OPMF-3001/6-STP)
- rozszerzenie do 6 osi, dodatkowe 16 wejść i 8 wyjść cyfrowych 24V
- OPMF-3001/7A (OPMF-3001/7-STP)
- rozszerzenie do 7 osi, dodatkowe 20 wejść i 12 wyjść cyfrowych 24V
- OPMF-3001/8A (OPMF-3001/8-STP)
- rozszerzenie do 8 osi, dodatkowe 24 wejścia i 12 wyjść cyfrowych 24V
- OPMF-3001/AI12
- 4 wejścia analogowe, 12-bitowe, zakresy programowalne 0-5V, 0-10V, ±5V, ±10V, opcja dostępna w wersji pojedyńczej lub podwójnej, maksymalnie 8 wejść
- OPMF-3001/DIO
- 8 wejść i 4 wyjścia cyfrowe 24V, izolowane
- OPMF-3001/AO
- 1 wyjście analogowe, maksymalnie 5
- OPT.INTERBUS-8001
- podłączenie interfejsu Interbus Master
- OPT.CAN-8001
- podłączenie interfejsu CAN
- akcesoria przyłączeniowe:
- FB8001 - taśma do OPMF, z D-SUB 50-pin M ze wspornikiem
- PX8000 - zaciski śrubowe
- ST8001 - kabel łączący APCI-8001 z PX8000, ekranowany, pary skrętek, 2m
|
|
Powiększenie
Powiększenie
Karta katalogowa
|
|

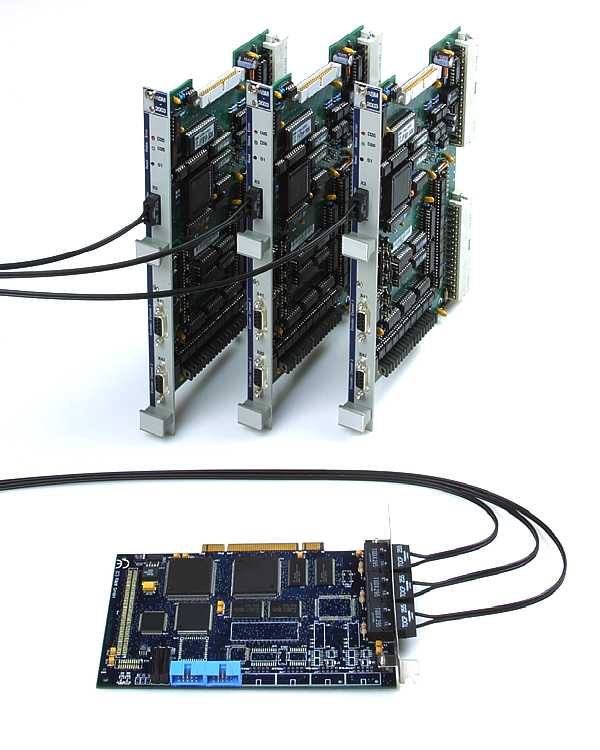

| APCI-8401 - 6-osiowy światłowodowy system sterowania silnikami |
|
- sterowanie 2, 4 lub 6 osi
- jednoczesna obsługa silników serwo i krokowych
|
|
