  TiePieSCOPE HS805 - przystawka oscyloskopowa DSO z generatorem AWG do PC na USB

Mamy do sprzedania moduł demo z rabatem 30%, stan idealny, roczna gwarancja!



Powiększenie



Powiększenie



Powiększenie


Ulotka


Instrukcja

Instrukcja programisty


Instrukcja oprogramowania MultiChannel

Program MultiChannel - wersja demo

Szablony pomiarowe

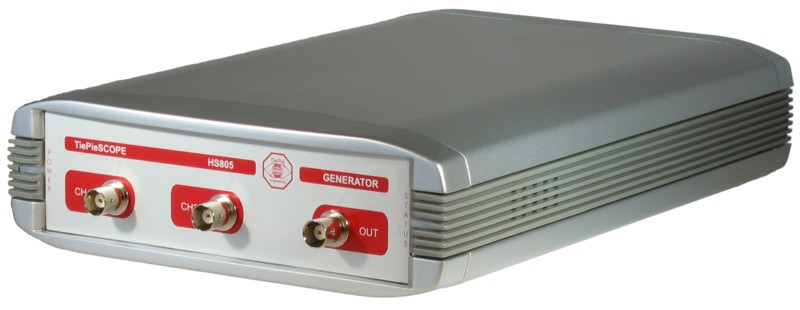

  TiePieSCOPE HS805 - przystawka oscyloskopowa DSO z generatorem AWG
  • wejścia sygnałowe
    • 2 wejścia BNC
    • maksymalne próbkowanie:
      1GS/s - 1 kanał
      500MS/s - 2 kanały
    • pasmo przenoszenia DC-250MHz (-3dB)
    • rozdzielczość 8 bitów
    • zakresy napięć 200mV...80V, pełna skala
    • sprzęganie wejścia AC, DC
    • impedancja wejściowa 1MΩ / 20pF
    • zabezpieczenie wejść:
      200V (DC + AC peak <10kHz) - wszystkie zakresy
      600V (DC + AC peak <10kHz) - wszystkie zakresy, z sondą 1:10
    • pamięć 32MS / kanał

  • generator sygnałowy AWG - Arbitrary Waveform Generator
    • 1 wyjście BNC
    • maksymalne próbkowanie 200MHz
    • pasmo DC-20MHz
    • rozdzielczość 14 bitów dla 200MS/s
    • zakres napięć -12V...+12V
    • sprzęganie DC
    • impedancja 50Ω
    • pamięć 32MS
    • przebiegi: sinus, trójkąt, prostokąt, DC, szumy, zdefiniowany przez użytkownika

  • układ wyzwalania
    • źródło: CH1, CH2, AND, OR, zewnętrzny sygnał analogowy, zewnętrzny sygnał cyfrowy, AWG Start, AWG Stop, AWG New Period
    • tryby wyzwalania: zbocze narastające, zbocze opadające, wewnątrz okna, zewnątrz okna
    • dopasowanie poziomu 0-100% pełnej skali
    • dopasowanie histerezy 0-100% pełnej skali
    • rozdzielczość 0.39% (8 bitów)
    • pretrigger 0-32MS
    • posttrigger 0-32MS

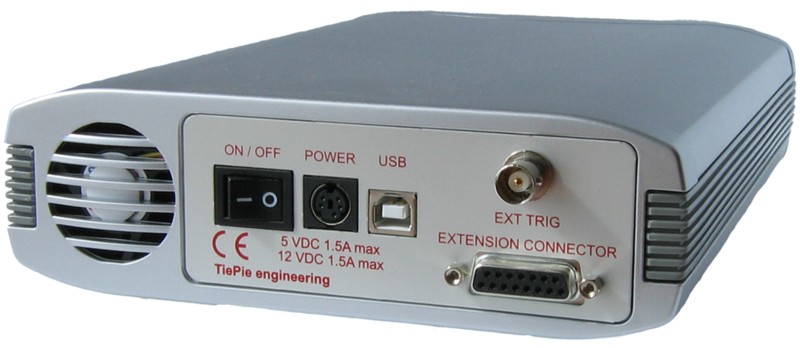

  • dane fizyczne
    • interfejs USB 2.0 High Speed (480 Mbit/s), zgodny z USB 1.1 Full Speed (12 Mbit/sec) i z USB 3.0
    • długość kabla USB 1.2m
    • zasilanie z zewnętrznego zasilacza
    • długość kabla zasilającego 1.5m
    • wymiary 276mm x 180mm x 57mm
    • waga 1250g

  • oprogramowanie
    • sterownik pod Windows 98/ME/2000/XP/Vista/7/8 (32/64bit)
    • Multi Channel pod Windows 98/ME/2000/XP/Vista/7/8 (program w polskiej wersji językowej)
    • narzędzia dla programistów:
      biblioteka dla aplikacji 32-bitowych pod Windows 98/ME/2000/XP/Vista/7/8 (32/64 bit)
      biblioteka dla aplikacji 64-bitowych pod Windows XP/Vista/7/8 (64 bit)
      przykłady dla Borland C++ Builder
      przykłady dla Borland Delphi
      przykłady dla Visual Basic 6
      przykłady dla Matlab 6.5.1 i wyżej
      przykład streamingu dla Matlab 6.5.1 i wyżej (zawiera adapter wywołania zwrotnego do zdarzeń COM)
      sterownik do DasyLab
      przykłady dla Python
      pakiety dla Python 2.4, 2.5, 2.6, 2.7
    • tryby pracy: oscyloskop cyfrowy (DSO), generator przebiegów (AWG), analizator widma, woltomierz, rejestrator

  • zakres dostawy
    • moduł TiePieSCOPE HS805
    • zasilacz zewnętrzny
    • 2 sondy oscyloskopowe HP-9250 - 1:1, 6MHz / 1:10, 250MHz
    • instrukcja drukowana
    • płyta CD z oprogramowaniem
