  Handyscope HS4 DIFF - przystawka oscyloskopowa DSO do PC na USB



Powiększenie



Powiększenie



Powiększenie



Powiększenie



Powiększenie


Ulotka (HS4)

Specyfikacja (HS4)


Instrukcja

Instrukcja programisty


Instrukcja oprogramowania MultiChannel

Program MultiChannel - wersja demo

Szablony pomiarowe

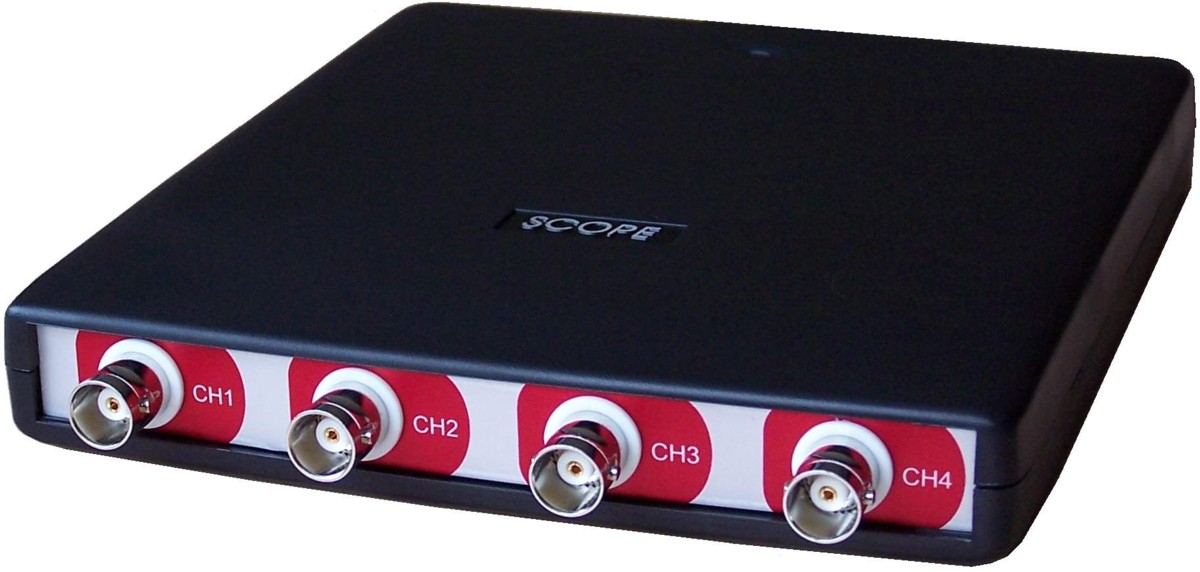

  Handyscope HS4 DIFF - przystawka oscyloskopowa DSO z wejściami różnicowymi
  • wejścia sygnałowe
    • 4 wejścia BNC różnicowe izolowane
    • równoczesny pomiar na wszystkich wejściach
    • maksymalne próbkowanie:
      • model HS4-DIFF-50
        50 MS/s - 12 bitów
        3.125 MS/s - 14 bitów
        195.3 kS/s - 16 bitów
      • model HS4-DIFF-25
        25 MS/s - 12 bitów
        3.125 MS/s - 14 bitów
        195.3 kS/s - 16 bitów
      • model HS4-DIFF-10
        10 MS/s - 12 bitów
        3.125 MS/s - 14 bitów
        195.3 kS/s - 16 bitów
      • model HS4-DIFF-5
        5 MS/s - 12 bitów
        3.125 MS/s - 14 bitów
        195.3 kS/s - 16 bitów
    • maksymalny streaming (z nowym sterownikiem min. v.7.1.10 pod Windows):
      • model HS4-DIFF-50
        500 kS/s - 12 bitów
        480.8 kS/s - 14 bitów
        195.3 kS/s - 16 bitów
      • model HS4-DIFF-25
        250 kS/s - 12/14 bitów
        195.3 kS/s - 16 bitów
      • model HS4-DIFF-10
        100 kS/s - 12 bitów
        99.2 kS/s - 14 bitów
        97.7 kS/s - 16 bitów
      • model HS4-DIFF-5
        50 kS/s - 12/14 bitów
        48.8 kS/s - 16 bitów
    • maksymalny streaming 10 kS/s (ze starym sterownikiem pod Windows)
    • rozdzielczość: 16, 14 lub 12 bitów, ustawiana przez użytkownika
    • rozdzielczość:
      12 bitów dla próbkowania do 50MS/s
      14 bitów dla próbkowania do 3.125MS/s
      16 bitów dla próbkowania do 195.3125kS/s
    • pasmo przenoszenia DC-50MHz (-3dB)
    • zakresy napięć 200mV...80V, pełna skala
    • maksymalne napięcie wspólne:
      2V dla zakresów 200mV...800mV
      20V dla zakresów 2V...8V
      200V dla zakresów 20V...80V
    • CMRR -48dB
    • izolacja kanałów 500V
    • separacja kanałów -80dB
    • sprzęganie wejścia AC, DC
    • impedancja wejściowa 2x 1MΩ / 30pF
    • zabezpieczenie wejść:
      ±200V (DC + AC peak <10kHz)
      ±500V (DC + AC peak <10kHz) z tłumikiem 1:10
    • pamięć 128kS / kanał

  • układ wyzwalania
    • źródło: CH1, CH2, CH3, CH4, AND, OR, zewnętrzny sygnał cyfrowy
    • tryby wyzwalania: zbocze narastające, zbocze opadające, wewnątrz okna, zewnątrz okna, szczyt
    • dopasowanie poziomu 0-100% pełnej skali
    • dopasowanie histerezy 0-100% pełnej skali
    • rozdzielczość 0.025% (12 bitów)
    • pretrigger 0-128kS
    • posttrigger 0-128kS

  • dane fizyczne

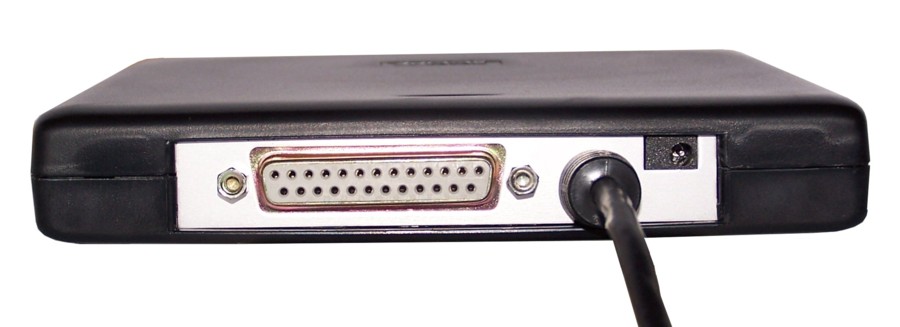

    • interfejs USB 2.0 High Speed (480 Mbit/s), zgodny z USB 1.1 Full Speed (12 Mbit/sec) i z USB 3.0
    • możliwość podłączenia do 127 modułów do jednego PC
    • zasilanie z portu USB 500mA max (2.5W max)
    • zasilanie przez złącze zewnętrzne 1500mA max (7.5W max) - jeśli USB nie wystarczy
    • wymiary 170mm x 140mm x 25mm
    • waga 460g
    • długość kabla USB 1.8m

  • wersje
    • Handyscope HS4-DIFF-50 - 50MS/s
    • Handyscope HS4-DIFF-25 - 25MS/s
    • Handyscope HS4-DIFF-10 - 10MS/s
    • Handyscope HS4-DIFF-5 - 5MS/s

  • oprogramowanie
    • sterownik pod Windows 98/ME/2000/XP/Vista/7/8 (32/64bit)
    • Multi Channel pod Windows 98/ME/2000/XP/Vista/7/8 (program w polskiej wersji językowej)
    • narzędzia dla programistów:
      biblioteka dla aplikacji 32-bitowych pod Windows 98/ME/2000/XP/Vista/7/8 (32/64 bit)
      biblioteka dla aplikacji 64-bitowych pod Windows XP/Vista/7/8 (64 bit)
      przykłady dla Borland C++ Builder
      przykłady dla Borland Delphi
      przykłady dla Visual Basic 6
      przykłady dla LabView
      przykłady dla Matlab 6.5.1 i wyżej
      przykład streamingu dla Matlab 6.5.1 i wyżej (zawiera adapter wywołania zwrotnego do zdarzeń COM)
      sterownik do DasyLab
      przykłady dla Python
      pakiety dla Python 2.4, 2.5, 2.6, 2.7
    • tryby pracy: oscyloskop cyfrowy (DSO), analizator widma, woltomierz, rejestrator

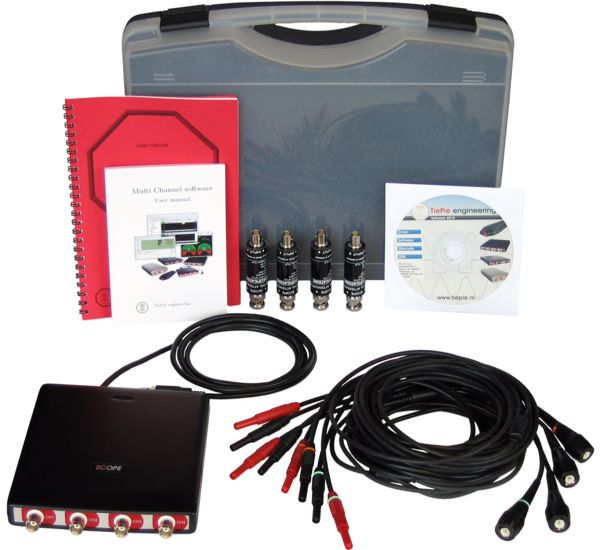

  • zakres dostawy
    • moduł Handyscope HS4
    • kabel zasilania zewnętrznego z PS/2 (złącze myszy lub klawiatury)

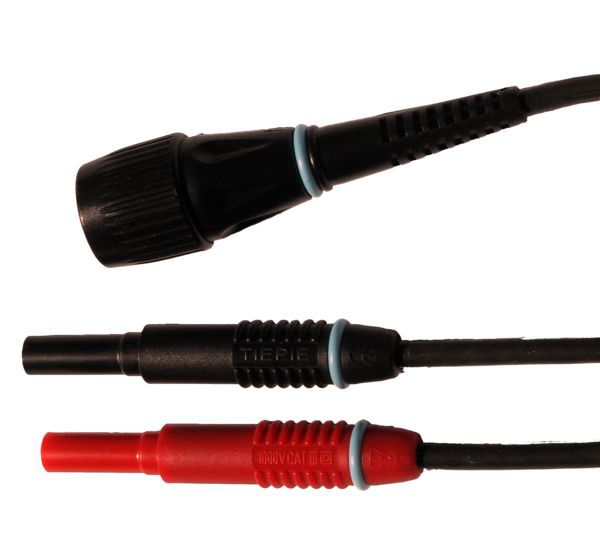

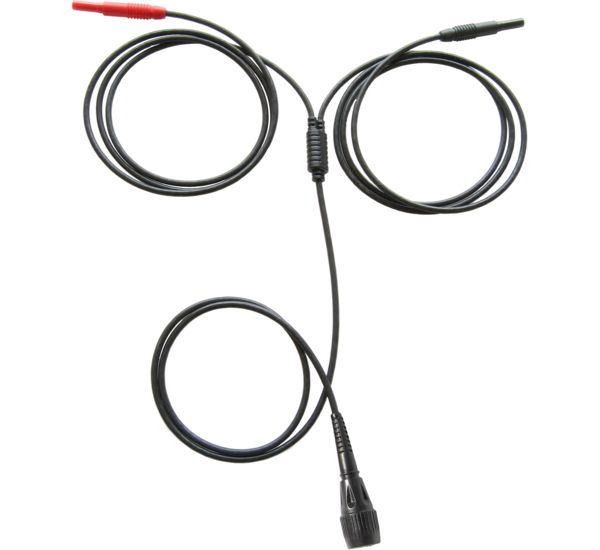

    • 4 przewody testowe, przejście z BNC na wtyk bananowy 4mm

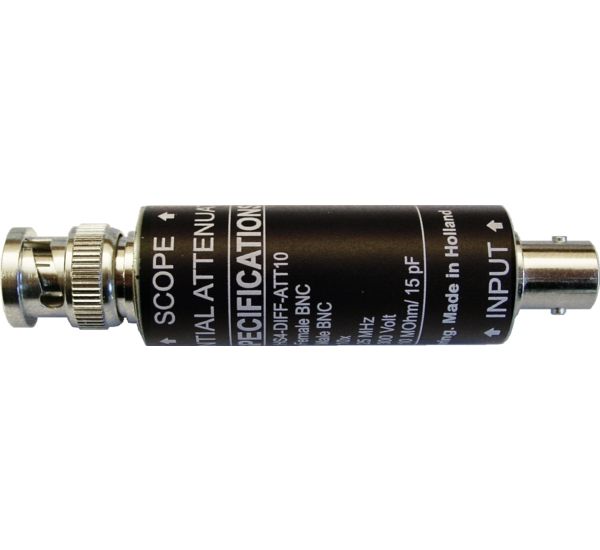

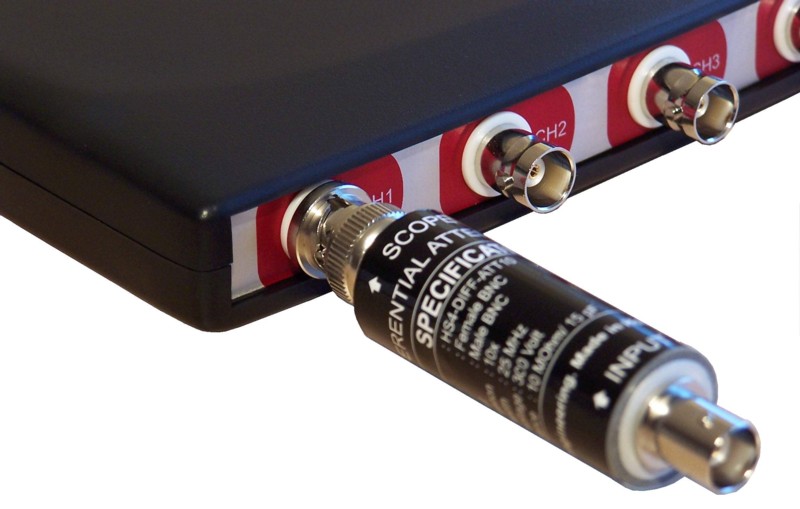

    • 4 różnicowe tłumiki 1:10
    • instrukcja drukowana
    • płyta CD z oprogramowaniem

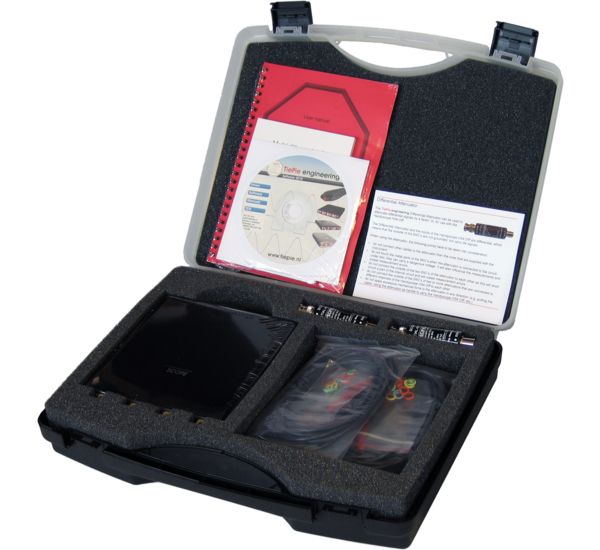

    • futerał
