  Handyscope HS3 - przystawka oscyloskopowa DSO z generatorem AWG

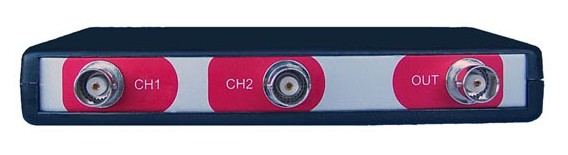

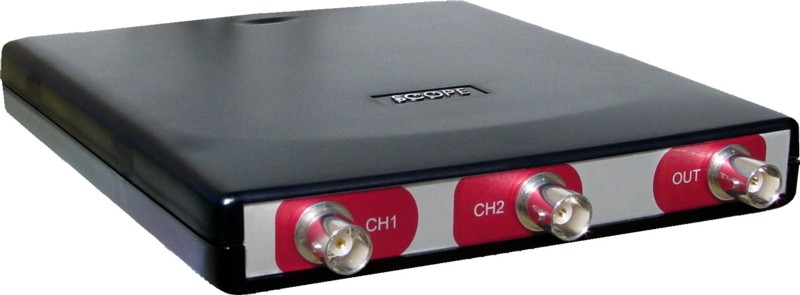

  • wejścia sygnałowe
    • 2 wejścia BNC
    • równoczesny pomiar na wszystkich wejściach
    • maksymalne próbkowanie:
      • model HS3-AWG-100
        100 MS/s - 8 bitów
        50 MS/s - 12 bitów
        3.125 MS/s - 14 bitów
        195 kS/s - 16 bitów
      • model HS3-AWG-50
        50 MS/s - 8/12 bitów
        3.125 MS/s - 14 bitów
        195 kS/s - 16 bitów
      • model HS3-AWG-25
        25 MS/s - 8/12 bitów
        3.125 MS/s - 14 bitów
        195 kS/s - 16 bitów
      • model HS3-AWG-10
        10 MS/s - 8/12 bitów
        3.125 MS/s - 14 bitów
        195 kS/s - 16 bitów
      • model HS3-AWG-5
        5 MS/s - 8/12 bitów
        3.125 MS/s - 14 bitów
        195 kS/s - 16 bitów
    • maksymalny streaming 10 kS/s
    • rozdzielczość: 16, 14, 12 lub 8 bitów, ustawiana przez użytkownika
    • rozdzielczość:
      8 bitów dla próbkowania do 100 MS/s
      12 bitów dla próbkowania do 50 MS/s
      14 bitów dla próbkowania do 3.125 MS/s
      16 bitów dla próbkowania do 195 kS/s
    • pasmo przenoszenia DC-50MHz (-3dB)
    • zakresy napięć 200mV...80V, pełna skala
    • sprzęganie wejścia AC, DC
    • impedancja wejściowa 1MΩ / 30pF
    • zabezpieczenie wejść 200V (DC + AC peak <10kHz)
    • pamięć 128kS / kanał

  • generator sygnałowy AWG - Arbitrary Waveform Generator
    • 1 wyjście BNC
    • maksymalne próbkowanie 50MHz
    • pasmo DC-2MHz
    • rozdzielczość 14 bitów dla 50MS/s
    • zakres napięć -12V...+12V
    • sprzęganie DC
    • impedancja 50Ω
    • pamięć 256kS
    • przebiegi: sinus, trójkąt, prostokąt, DC, szumy, zdefiniowany przez użytkownika

  • układ wyzwalania
    • źródło: CH1, CH2, AND, OR, zewnętrzny sygnał cyfrowy
    • tryby wyzwalania: zbocze narastające, zbocze opadające, wewnątrz okna, zewnątrz okna, szczyt
    • dopasowanie poziomu 0-100% pełnej skali
    • dopasowanie histerezy 0-100% pełnej skali
    • rozdzielczość 0.025% (12 bitów)
    • pretrigger 0-128kS
    • posttrigger 0-128kS

  • dane fizyczne

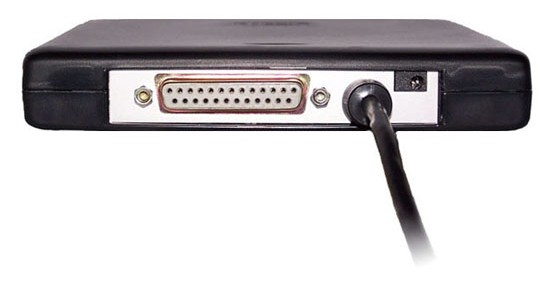

    • interfejs USB 2.0 High Speed (480 Mbit/s), zgodny z USB 1.1 Full Speed (12 Mbit/sec) i z USB 3.0
    • możliwość podłączenia do 8 modułów do jednego PC
    • zasilanie z portu USB 500mA max (2.5W max)
    • zasilanie przez złącze zewnętrzne 1500mA max (7.5W max) - jeśli USB nie wystarczy
    • wymiary 170mm x 140mm x 25mm
    • waga 480g
    • długość kabla USB 1.8m

  • wersje
    • Handyscope HS3-AWG-100 - 100MS/s
    • Handyscope HS3-AWG-50 - 50MS/s
    • Handyscope HS3-AWG-25 - 25MS/s
    • Handyscope HS3-AWG-10 - 10MS/s
    • Handyscope HS3-AWG-5 - 5MS/s

  • opcje
    • wyjście generatora 10MHz
    • wersja tylko z jednym wejściem, bez generatora, ale z pamięcią 512kS

  • oprogramowanie
    • sterownik pod Windows 98/ME/2000/XP/Vista/7/8 (32/64bit)
    • Multi Channel pod Windows 98/ME/2000/XP/Vista/7/8 (program w polskiej wersji językowej)
    • narzędzia dla programistów:
      biblioteka dla aplikacji 32-bitowych pod Windows 98/ME/2000/XP/Vista/7/8 (32/64 bit)
      biblioteka dla aplikacji 64-bitowych pod Windows XP/Vista/7/8 (64 bit)
      przykłady dla Borland C++ Builder
      przykłady dla Borland Delphi
      przykłady dla Visual Basic 6
      przykłady dla LabView
      przykłady dla Matlab 6.1 i niżej
      przykłady dla Matlab 6.5.1 i wyżej
      przykład streamingu dla Matlab 6.5.1 i wyżej (zawiera adapter wywołania zwrotnego do zdarzeń COM)
      sterownik do DasyLab
      przykłady dla Python
      pakiety dla Python 2.4, 2.5, 2.6, 2.7

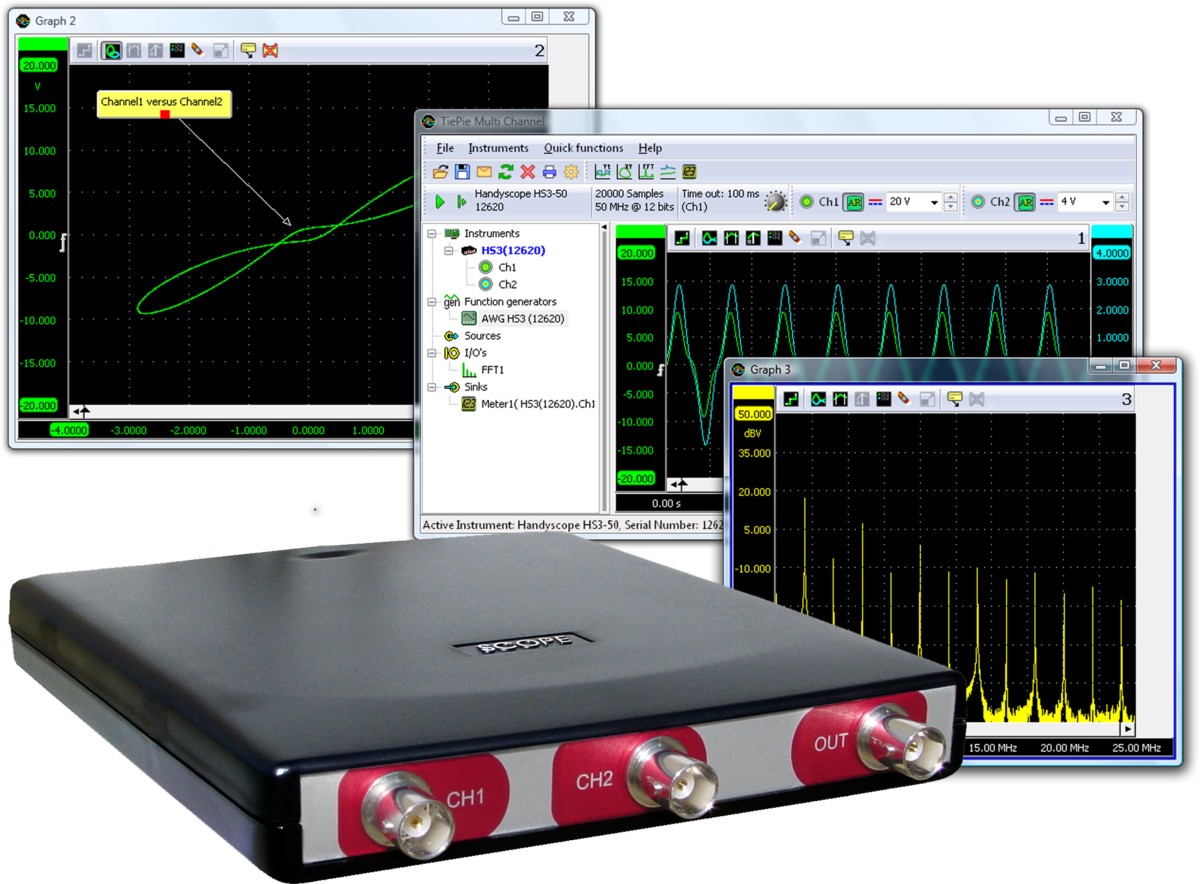

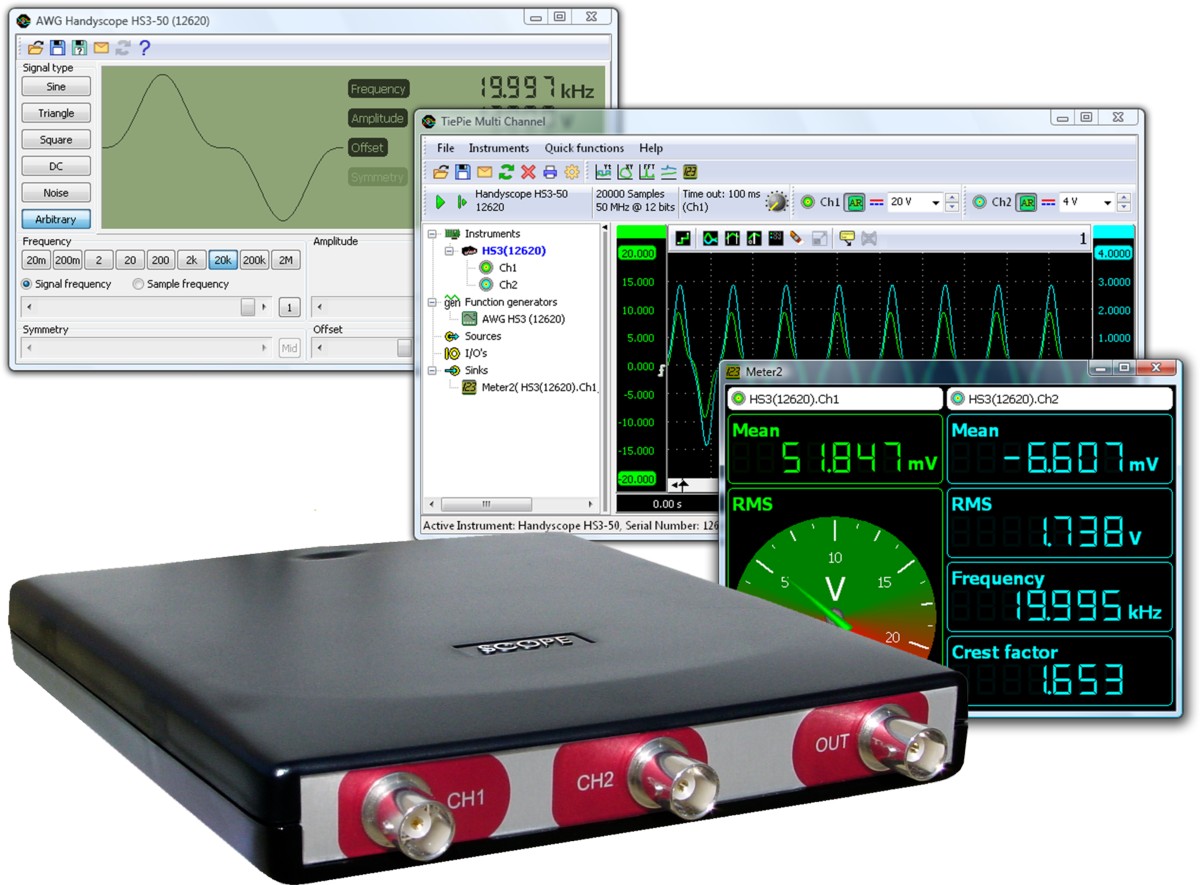

    • tryby pracy: oscyloskop cyfrowy (DSO), generator przebiegów (AWG), analizator widma, woltomierz, rejestrator

  • zakres dostawy
    • moduł Handyscope HS3
    • kabel dodatkowego zasilania z drugiego portu USB
    • 2 sondy oscyloskopowe HP-3060 - 1:1, 6MHz / 1:10, 60MHz
    • instrukcja drukowana
    • płyta CD z oprogramowaniem
