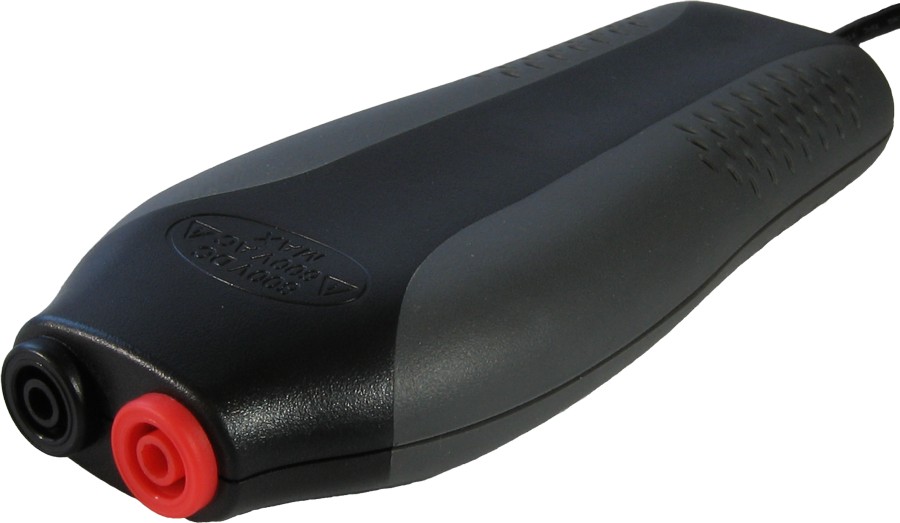

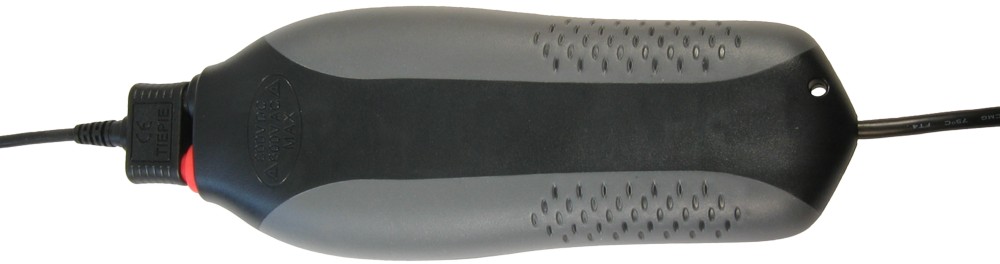

| Handyprobe HP3 - przystawka oscyloskopowa DSO z wejściem różnicowym |
|
- wejście sygnałowe
- 1 wejście różnicowe
- gniazda wejściowe:
2 gniazda bananowe izolowane 4mm (wejścia + i -)
- maksymalne próbkowanie:
100MS/s - model HP3-100
20MS/s - model HP3-20
5MS/s - model HP3-5
- maksymalny streaming:
10MS/s - model HP3-100
2MS/s - model HP3-20
500kS/s - model HP3-5
- pasmo przenoszenia DC-50MHz (-3dB)
- rozdzielczość 10 bitów
- dokładność amplitudy 0.3% pełnej skali
- zakresy napięć ±200mV...±800V, pełna skala
- sekwencja 2 - 4 - 8
- maksymalne napięcie wspólne:
12V dla zakresów 200mV...8V
120V dla zakresów 20V...80V
800V dla zakresów 200V...800V
- CMRR 60dB
- sprzęganie wejścia AC, DC
- częstotliwość odcięcia dla sprzęgania AC 1.5Hz (-3dB)
- impedancja wejściowa 2.1MΩ / 15pF
- maksymalne napięcie wejściowe na wszystkich zakresach:
600VRMS CAT II; spadające 3dB/dekadę powyżej 20kHz do 25Vpp przy 50MHz
- pamięć 1MS
- układ wyzwalania
- źródło: CH1
- tryby wyzwalania: zbocze narastające, zbocze opadające, wewnątrz okna, zewnątrz okna
- dopasowanie poziomu 0-100% pełnej skali
- dopasowanie histerezy 0-100% pełnej skali
- rozdzielczość 0.1% (10 bitów)
- pretrigger 0-1MS (0-100%, rozdzielczość 1 próbki)
- posttrigger 0-1MS (0-100%, rozdzielczość 1 próbki)
- dane fizyczne
- interfejs USB 2.0 High Speed (480 Mbit/s), zgodny z USB 1.1 Full Speed (12 Mbit/sec) i z USB 3.0
- możliwość podłączenia do 127 modułów do jednego PC
- zasilanie z portu USB 400mA max (2W max)
- wymiary 177mm x 68mm x 25mm
- waga 290g
- długość kabla USB 1.8m
- kabel USB nieodłączany, ze złączem USB 2.0 typ A
- wersje
- Handyprobe HP3-100 - DSO 100MS/s, stream 10MS/s
- Handyprobe HP3-20 - DSO 20MS/s, stream 2MS/s
- Handyprobe HP3-5 - DSO 5MS/s, stream 500kS/s
- oprogramowanie
- sterownik pod Windows 98/ME/2000/XP/Vista/7/8 (32/64bit)
- Multi Channel pod Windows 98/ME/2000/XP/Vista/7/8 (program w polskiej wersji językowej)
- narzędzia dla programistów:
biblioteka dla aplikacji 32-bitowych pod Windows 98/ME/2000/XP/Vista/7/8 (32/64bit)
biblioteka dla aplikacji 64-bitowych pod Windows XP/Vista/7/8 (64bit)
przykłady dla Borland C++ Builder
przykłady dla Borland Delphi
przykłady dla Visual Basic 6
przykłady dla Matlab 6.5.1 i wyżej
przykład streamingu dla Matlab 6.5.1 i wyżej (zawiera adapter wywołania zwrotnego do zdarzeń COM)
sterownik do DasyLab
przykłady dla Python
pakiety dla Python 2.4, 2.5, 2.6, 2.7
- tryby pracy: oscyloskop cyfrowy (DSO), analizator widma, multimetr, rejestrator, analizator protokołów

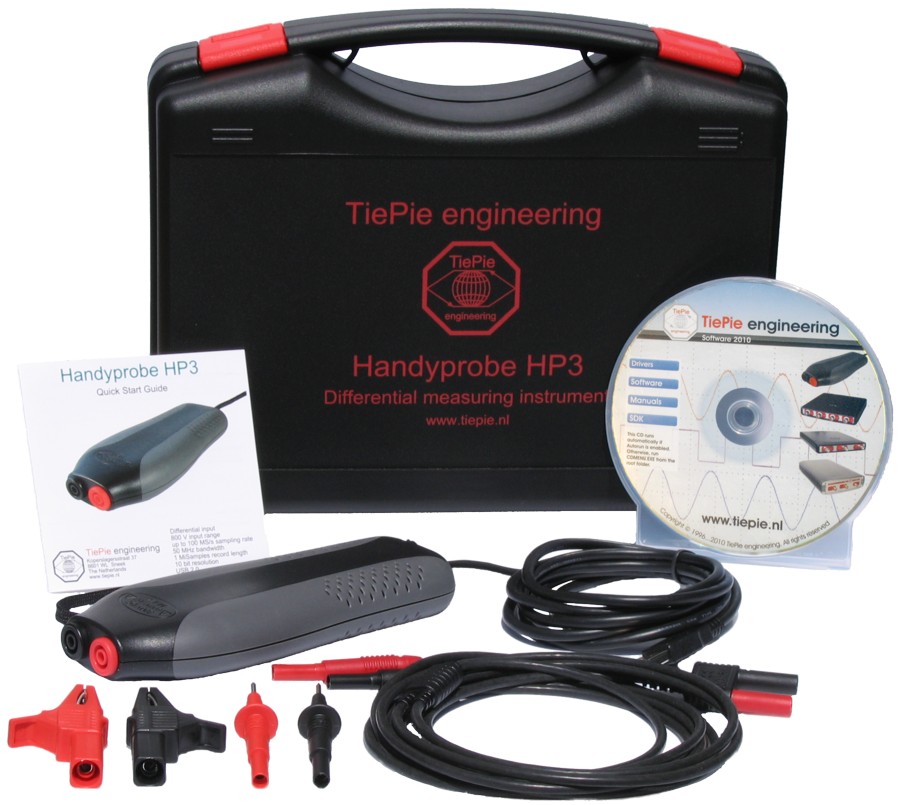

- zakres dostawy
- moduł Handyprobe HP3
- przewód testowy (dł. 2m) TP-C812A
- końcówki testowe (2 szt.) TP-TP90 Set
- zaciski krokodylki (2 szt.) TP-AC80I Set
- pasek na nadgarstek
- instrukcje drukowane
- płyta CD z oprogramowaniem

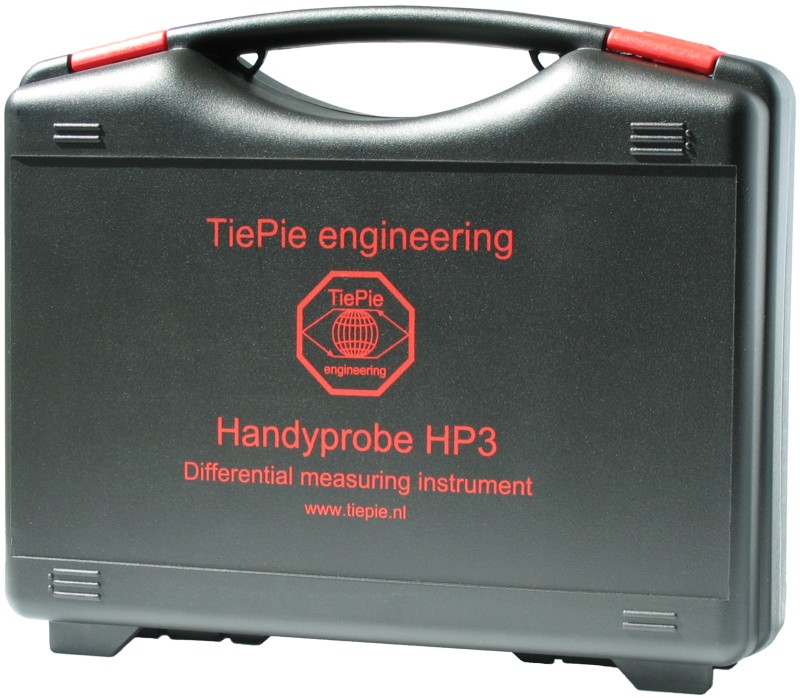

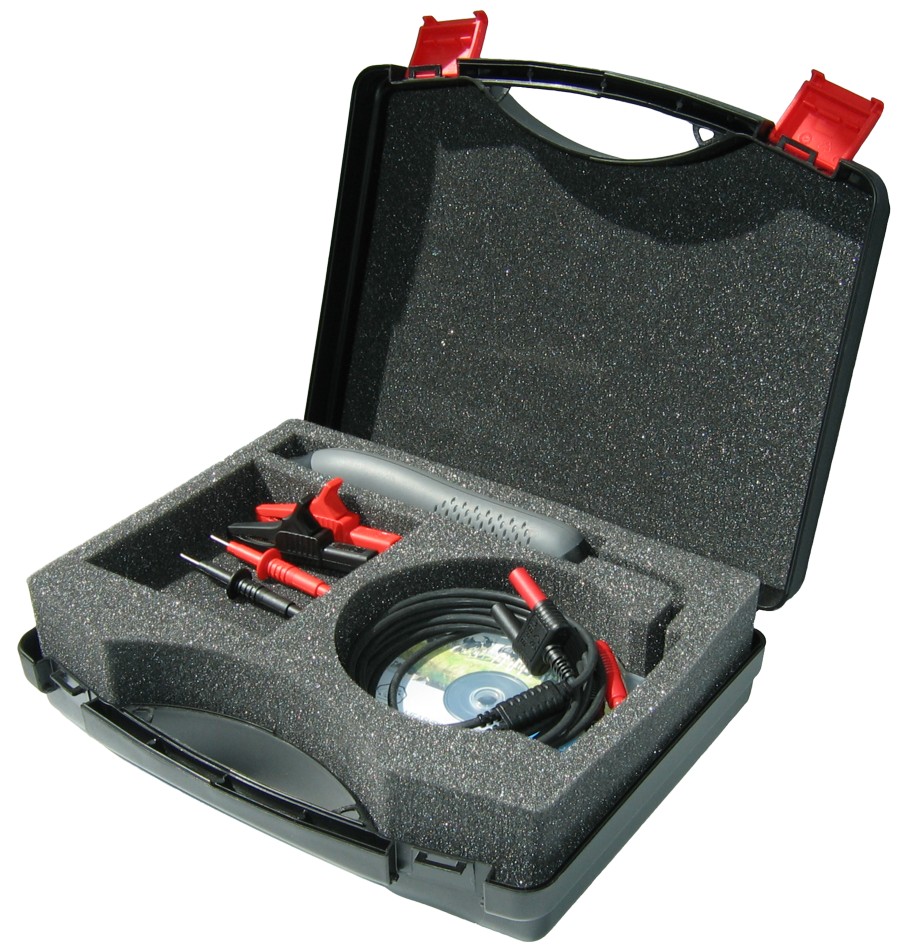

- walizeczka na cały zestaw BB271
|
|
