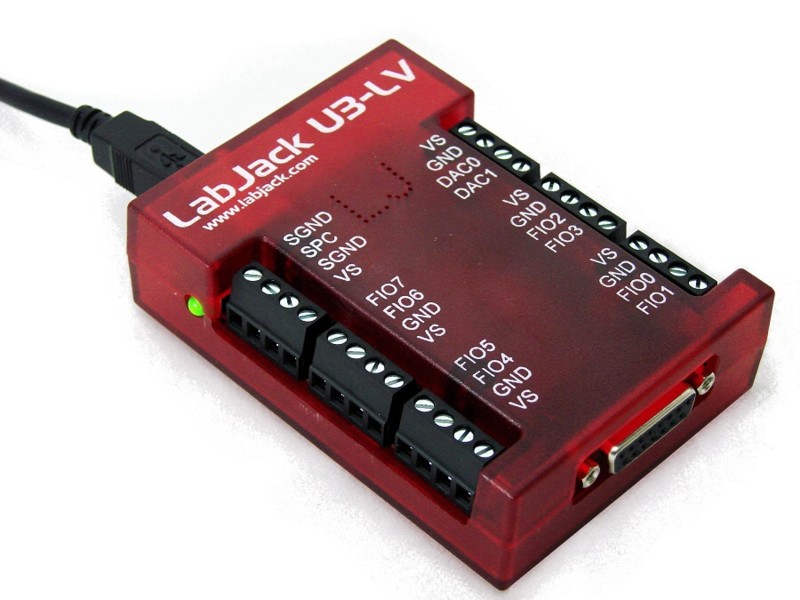

  U3-LV (Low-Voltage) - wielofunkcyjny programowalny moduł interfejsu DAQ, przetwornik A/C i C/A na USB
  (moduł wejść i wyjść analogowych i cyfrowych)

  • 16 linii uniwersalnych konfigurowalnych
  • niezależne ustawianie każdej linii
  • linie uniwersalne ustawiane jako maksymalnie:
    • 16 wejść analogowych LV (16 linii)
    • 16 wejść cyfrowych (16 linii)
    • 16 wyjść cyfrowych (16 linii)
    • 2 timery (2 linie)
    • 2 liczniki (2 linie)

  • wejścia analogowe LV - do 16 wejść SE lub DIF (16 linii uniwersalnych)
  • rozdzielczość 12-10 bitów
  • próbkowanie 2.5-50kHz (Stream, zależnie od rozdzielczości, 12-10 bitów), 0.6-4.0ms (I/O)
  • bufor pamięci 512-984 próbek (Stream)
  • zakresy wejściowe LV 0-2.44V, 0-3.6V (SE), ±2.44V (DIF)
  • napięcie wejściowe dopuszczalne -0.3...+3.6V na każdy pin, względem masy
  • zakresy wejściowe nieniszczące ±10V (FIO) lub ±6V (EIO)

  • 2 wyjścia analogowe
  • rozdzielczość 10 bitów
  • zakres wyjściowy 0.04-4.95V
  • odświeżanie 0.6-4.0ms (I/O)
  • filtry 16Hz (3dB)
  • impedancja wyjściowa 50Ω

  • maksymalnie 20 wejść/wyjść cyfrowych
  • w tym 16 linii uniwersalnych
  • w tym 4 linie stałe
  • niezależne ustawianie każdej linii jako wejścia lub wyjścia

  • maksymalnie 2 timery
  • 14 trybów pracy timerów
  • maksymalnie 2 liczniki
  • liczniki 32-bitowe

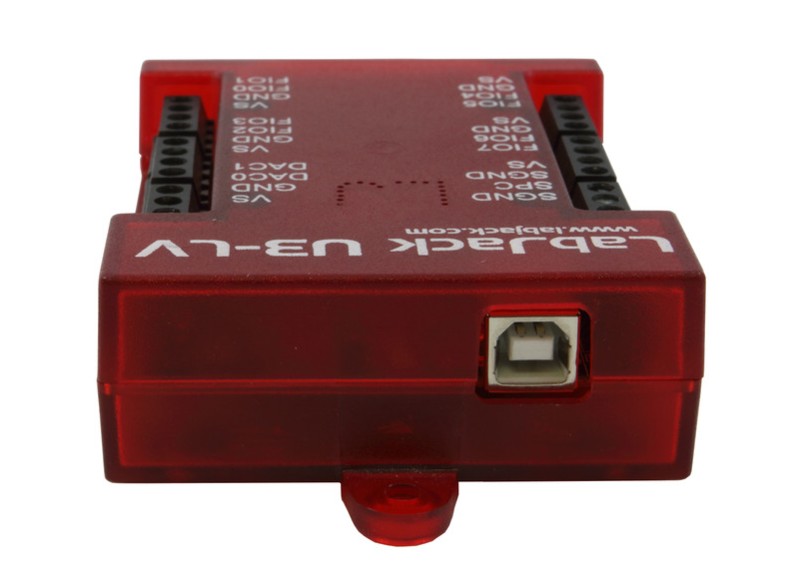

  • USB 2.0/1.1 Full Speed
  • zasilanie bezpośrednio z portu USB
  • możliwość podłączenia więcej modułów do jednego hosta USB
  • złącza - zaciski śrubowe, DB15 (F)
  • zakres temperatur pracy -40°C - +85°C

  • oprogramowanie, sterowniki i przykłady
    • Windows 98/ME/2000/XP/Vista

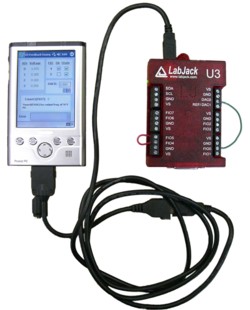

    • Pocket PC 2002, 2003, Windows Mobile 5.0
    • Linux 2.6, PowerPC Mac OS
    • LabView VI, LabWindows/CVI, Matlab, Agilent VEE
    • VC/C++6, PureBasic, VB6, VBA (Microsoft Excel 2000), .NET, Java, Python
    • DAQFactory Express Software (Windows 2000/XP)
    • Firmware upgrade
    • Oprogramowanie ze stron LabJack

  • akcesoria

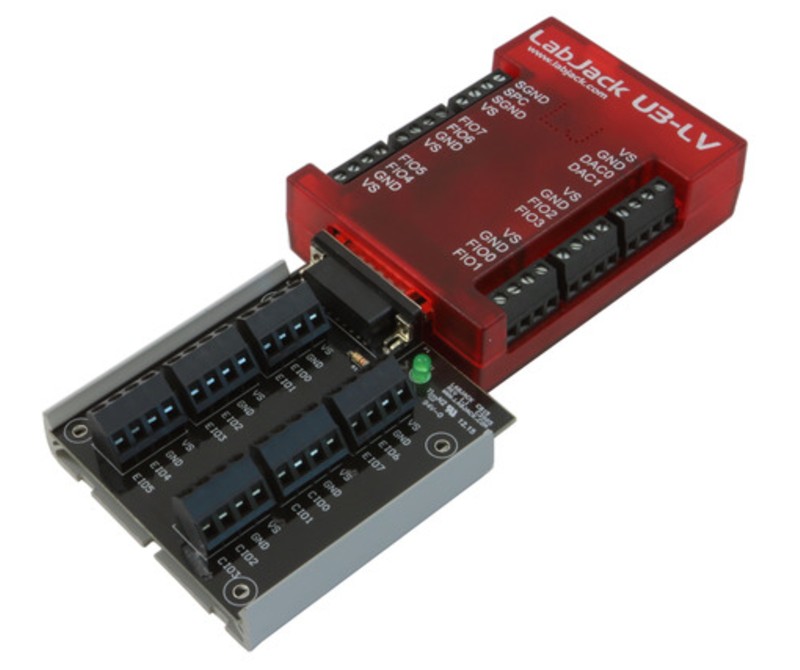

    • CB15 - zaciski śrubowe
    • RB12 - panel do miniaturowych modułów przekaźników i I/O
    • LJTick-CurrentShunt (LJTCS) - konwerter sygnałów pętli prądowej 4-20 mA
    • LJTick-DAC (LJTDAC) - 2 wyjścia analogowe napięciowe
    • LJTick-Divider (LJTD) - dzielnik napięciowy
    • LJTick-InAmp (LJTIA) - 2 wzmacniacze instrumentalne dla sygnałów niskonapięciowych
    • LJTick-Proto (LJTP) - płytka prototypowa
    • LJTick-RelayDriver (LJTRD) - moduł sterowania 2 przekaźnikami lub obciążeniem
