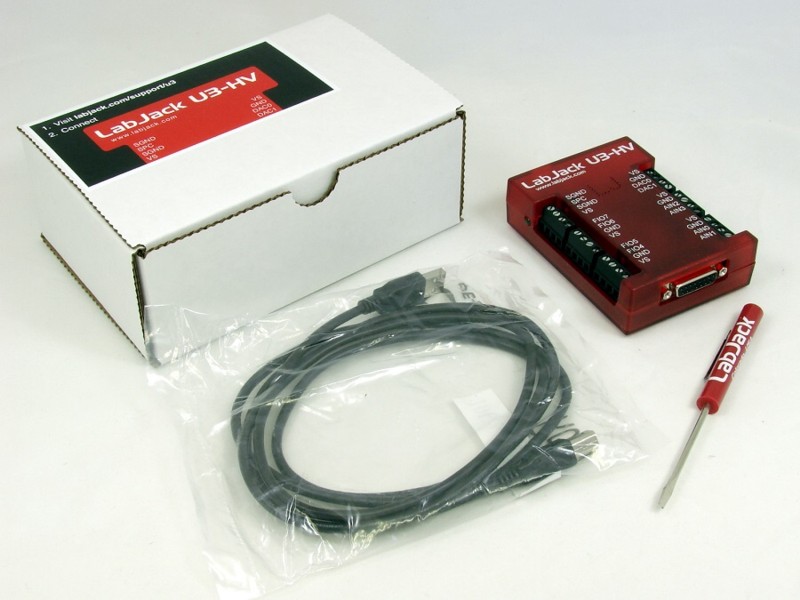

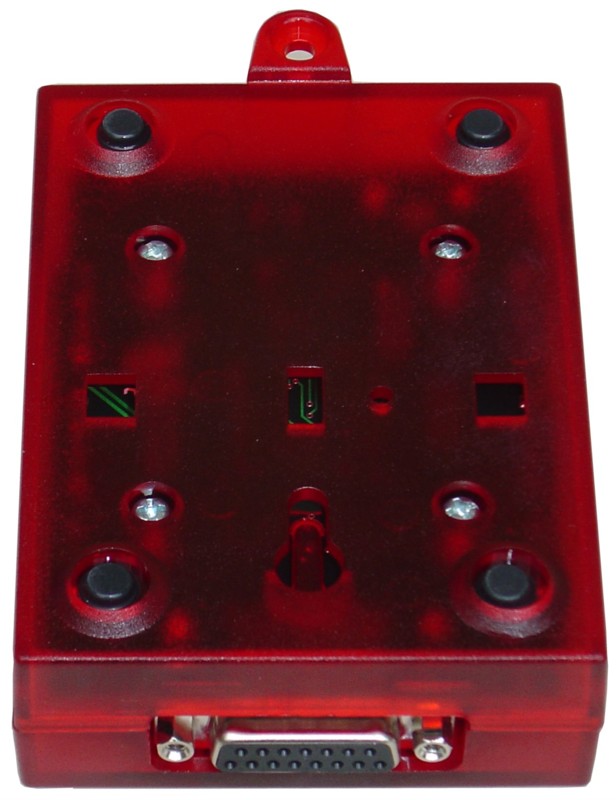

Egmont Instruments - LabJack U3-HV (High-Voltage) - wielofunkcyjny programowalny moduł interfejsu DAQ, przetwornik A/C i C/A na USB

12 linii uniwersalnych konfigurowalnych
niezależne ustawianie każdej linii
linie uniwersalne ustawiane jako maksymalnie:
- 12 wejść analogowych LV (12 linii)
- 12 wejść cyfrowych (12 linii)
- 12 wyjść cyfrowych (12 linii)
- 2 timery (2 linie)
- 2 liczniki (2 linie)
wejścia analogowe LV - do 12 wejść SE lub DIF (12 linii uniwersalnych)
rozdzielczość 12-10 bitów
próbkowanie 2.5-50kHz (Stream, zależnie od rozdzielczości, 12-10 bitów), 0.6-4.0ms (I/O)
bufor pamięci 512-984 próbek (Stream)
zakresy wejściowe LV 0-2.44V, 0-3.6V (SE), ±2.44V (DIF)
napięcie wejściowe dopuszczalne -0.3...+3.6V na każdy pin, względem masy
zakresy wejściowe nieniszczące ±10V (FIO) lub ±6V (EIO)
pierwsze 4 linie uniwersalne LV zastąpione dedykowanymi wejściami analogowymi HV
wejścia analogowe HV - 4 dedykowane, stałe wejścia SE
tryb DIF możliwy z własną kalibracją/konwersją użytkownika
zakresy wejściowe HV ±10V, -10V–+20V
12 wejść analogowych LV (12 linii uniwersalnych) wciąż dostępnych
łącznie do 16 wejść analogowych HV i LV
2 wyjścia analogowe
rozdzielczość 10 bitów
zakres wyjściowy 0.04-4.95V
odświeżanie 0.6-4.0ms (I/O)
filtry 16Hz (3dB)
impedancja wyjściowa 50Ω
maksymalnie 12 wejść/wyjść cyfrowych
w tym 12 linii uniwersalnych
w tym 4 linie stałe
niezależne ustawianie każdej linii jako wejścia lub wyjścia
maksymalnie 2 timery
14 trybów pracy timerów
maksymalnie 2 liczniki
liczniki 32-bitowe

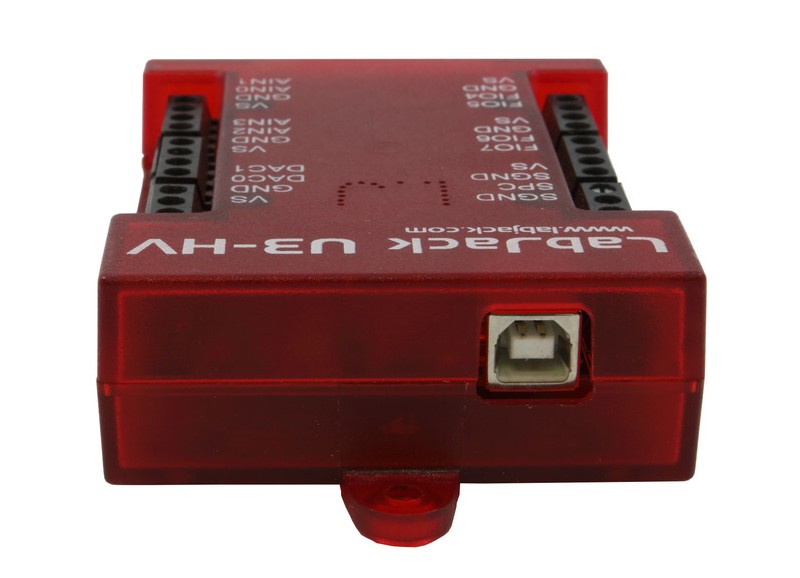

USB 2.0/1.1 Full Speed
zasilanie bezpośrednio z portu USB
możliwość podłączenia więcej modułów do jednego hosta USB

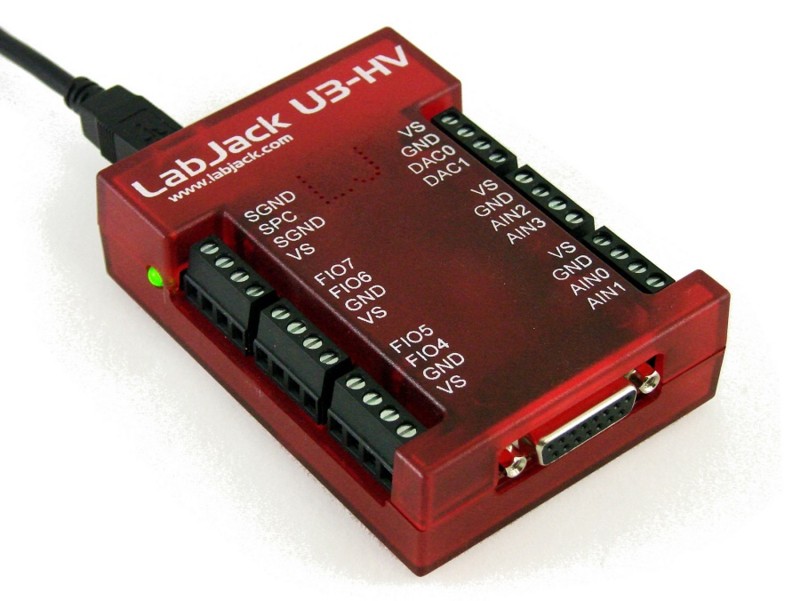

złącza - zaciski śrubowe, DB15 (F)
zakres temperatur pracy -40°C - +85°C
oprogramowanie, sterowniki i przykłady
- Windows / Mac / Linux
- Oprogramowanie ze stron LabJack
akcesoria
- CB15 - zaciski śrubowe
- RB12 - panel do miniaturowych modułów przekaźników i I/O
- LJTick - wszystkie modele
- ...
