  Sterujące cyfrowe karty DAQ na PCI - wyjścia przekaźnikowe, wejścia cyfrowe 24V izolowane, wejścia i wyjścia cyfrowe TTL




Powiększenie
Karta katalogowa
Instrukcja

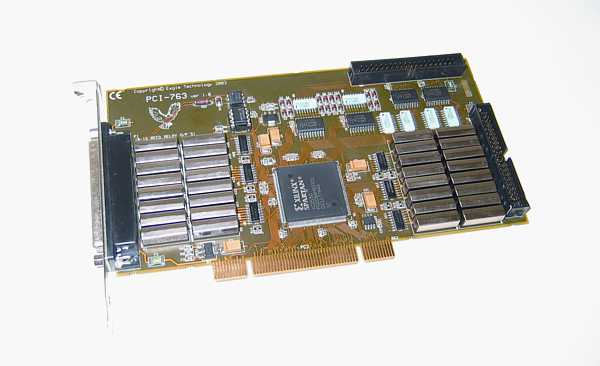

  PCI-763 - karta wyjść przekaźnikowych

  • 16 lub 32 wyjścia przekaźnikowe SPST
  • napięcie przełączane do 200V
  • moc do 20W
  • czas przełączania 0,5ms
  • napięcie izolacji maksymalne 4200V

  • 1 wejście przerywające z optoizolacją
  • zakres 0-3V - logiczne "0", zakres 3,1-24V - logiczna "1"
  • napięcie izolacji 450Vrms
  • maksymalna częstotliwość 10kHz
  • prąd maksymalny 30mA (ciągły), 1A (szczyt, impuls 300ms, 2% cyklu)

  • 16 wejść cyfrowych TTL (konfigurowalne jako przerywające)
  • 16 wyjść cyfrowych TTL
  • prąd wyjściowy 20mA OC
  • częstotliwość 20MHz

  • PCI 2.2
  • złącze D-Sub 37F
  • złącza szpilkowe 2x IDC40M
  • zakres temperatur pracy 0°C - 70°C
  • wymiary 182 x 99 mm

  • wersje:
    • PCI-763-16 - 16 wyjść przekaźnikowych
    • PCI-763-32 - 32 wyjścia przekaźnikowe

  • oprogramowanie, sterowniki i przykłady
    • Windows 98/ME/2000/XP/NT
    • Linux
    • EDRE SDK
    • EDRE LabView
    • EDRE Testpoint
    • EDRE Agilent-VEE
  • nowe sterowniki
    • Windows Vista & Windows 7 32-bit
    • Windows Vista & Windows 7 64-bit

  • opcjonalne akcesoria przyłączeniowe:
    • ADPT-3740 - zaciski śrubowe
    • DB37M/F - kabel ekranowany
    • IDC40 - taśma




Powiększenie
Karta katalogowa
Instrukcja

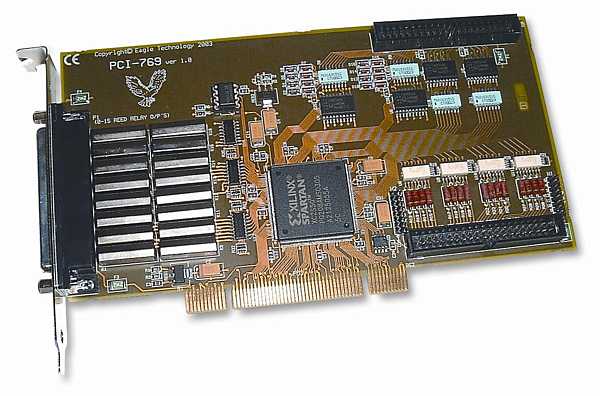

  PCI-769 - karta wejść cyfrowych 24V i wyjść przekaźnikowych

  • 16 wejść z optoizolacją (konfigurowalne jako przerywające)
  • zakres 0-3V - logiczne "0", zakres 3,1-24V - logiczna "1"
  • napięcie izolacji 2500Vrms
  • maksymalna częstotliwość 10kHz
  • prąd maksymalny 30mA (ciągły), 1A (szczyt, impuls 300ms, 2% cyklu)

  • 16 wyjść przekaźnikowych SPST
  • napięcie przełączane do 200V
  • moc do 20W
  • czas przełączania 0,5ms
  • napięcie izolacji maksymalne 4200V

  • 16 wejść cyfrowych TTL (konfigurowalne jako przerywające)
  • 16 wyjść cyfrowych TTL
  • prąd wyjściowy 20mA OC
  • częstotliwość 20MHz

  • PCI 2.2
  • złącze D-Sub 37F
  • złącza szpilkowe 2x IDC40M
  • zakres temperatur pracy 0°C - 70°C
  • wymiary 182 x 99 mm

  • oprogramowanie, sterowniki i przykłady
    • Windows 98/ME/2000/XP/NT
    • Linux
    • EDRE SDK
    • EDRE LabView
    • EDRE Testpoint
    • EDRE Agilent-VEE
  • nowe sterowniki
    • Windows Vista & Windows 7 32-bit
    • Windows Vista & Windows 7 64-bit

  • opcjonalne akcesoria przyłączeniowe:
    • ADPT-3740 - zaciski śrubowe
    • DB37M/F - kabel ekranowany
    • IDC40 - taśma
