Sondy analogowe do przystawek oscyloskopowych DSO

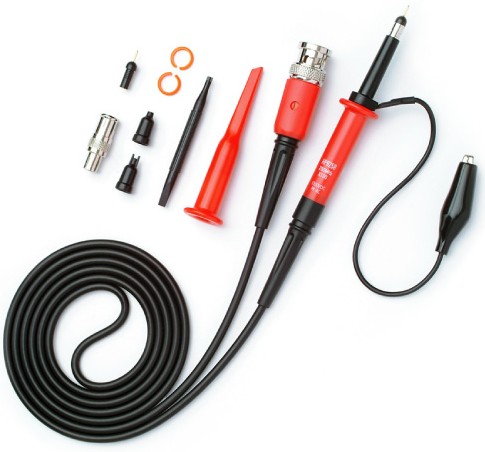

Powiększenie	HP-9258 - sonda analogowa 1:100, 250MHz tłumienie 1:100 pasmo DC–250MHz czas narastania 1.4ns impedancja wejściowa 100MΩ/5.5pF zakres kompensacji 10pF–35pF napięcie maksymalne 1500Vrms CAT II (2000VDC+szczyt AC) kabel 1.2m

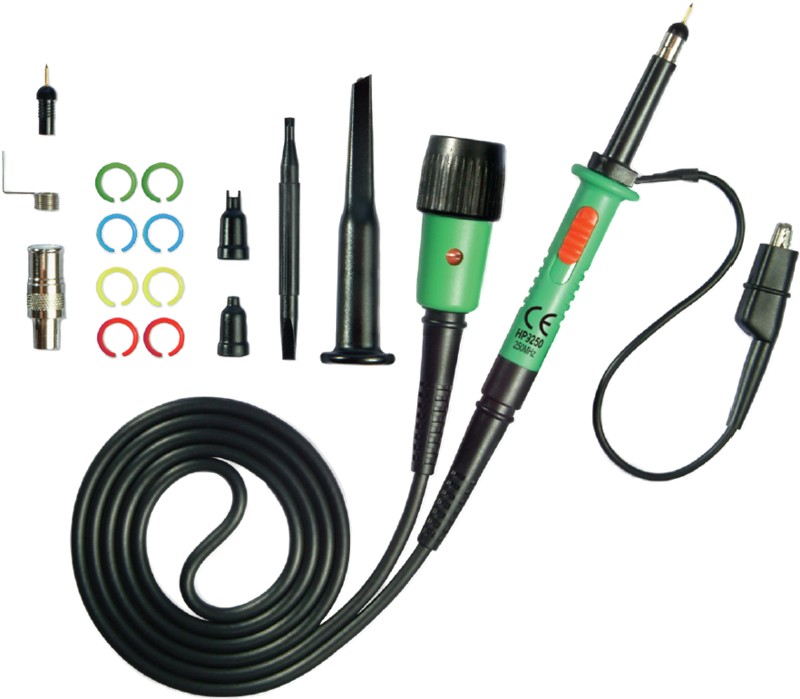

Powiększenie	HP-3250I - sonda analogowa 1:1, 6MHz / 1:10, 250MHz tłumienie 1:1, 1:10 pasmo DC–6MHz (1:1) lub DC–250MHz (1:10) czas narastania 58ns (1:1) lub 1.4ns (1:10) impedancja wejściowa 1MΩ/56pF (1:1) lub 10MΩ/13pF (1:10) zakres kompensacji 10pF–30pF napięcie maksymalne: 300V CAT I / 150V CAT II (DC+szczyt AC) (1:1) 600V CAT I / 300V CAT II (DC+szczyt AC) (1:10) kabel 1.2m

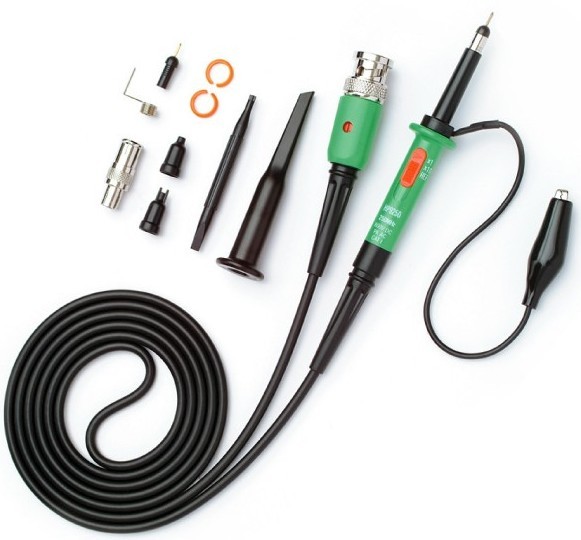

Powiększenie	HP-9250 - sonda analogowa 1:1, 6MHz / 1:10, 250MHz tłumienie 1:1, 1:10 pasmo DC–6MHz (1:1) lub DC–250MHz (1:10) czas narastania 58ns (1:1) lub 1.4ns (1:10) impedancja wejściowa 1MΩ/47pF (1:1) lub 10MΩ/17pF (1:10) zakres kompensacji 10pF–35pF napięcie maksymalne: 300V CAT I / 150V CAT II (DC+szczyt AC) (1:1) 600V CAT I / 300V CAT II (DC+szczyt AC) (1:10) kabel 1.2m

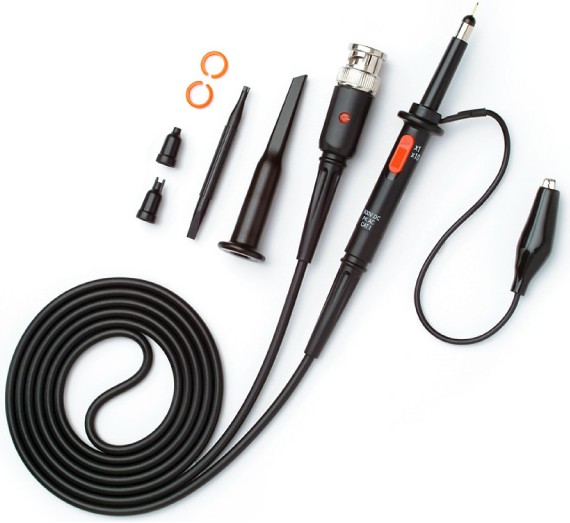

Powiększenie	HP-3060 - sonda analogowa 1:1, 6MHz / 1:10, 60MHz tłumienie 1:1, 1:10 pasmo DC–6MHz (1:1) lub DC–60MHz (1:10) czas narastania 58ns (1:1) lub 5.8ns (1:10) impedancja wejściowa 1MΩ/128pF (1:1) lub 10MΩ/23pF (1:10) zakres kompensacji 15pF–35pF napięcie maksymalne: 300V CAT I / 150V CAT II (DC+szczyt AC) (1:1) 600V CAT I / 300V CAT II (DC+szczyt AC) (1:10) kabel 1.4m

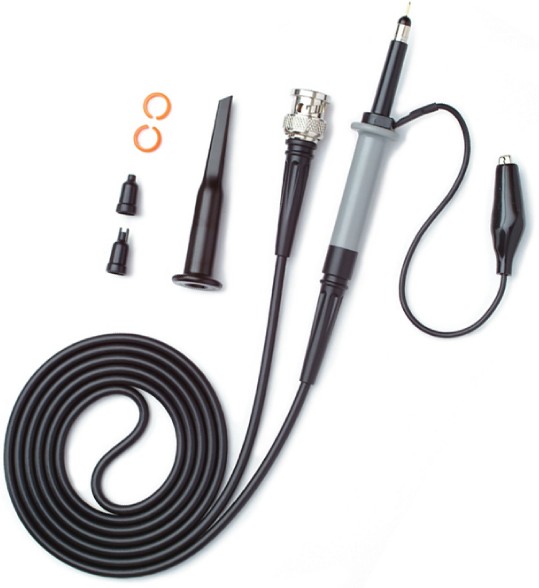

Powiększenie	HP-2022 - sonda analogowa 1:1, 15MHz tłumienie 1:1 pasmo DC–15MHz czas narastania 23ns impedancja wejściowa 1MΩ/46pF napięcie maksymalne 600V CAT I / 300V CAT II (DC+szczyt AC) kabel 1.2m

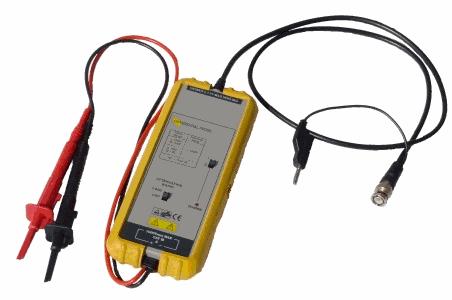

Powiększenie Instrukcja	SI-9002 - sonda analogowa różnicowa 1:20 / 1:200, 25MHz tłumienie 1:20, 1:200 pasmo DC–25MHz (-3dB) dokładność ±2% czas narastania 14ns impedancja wejściowa 4MΩ/5.5pF między wejściami i masą napięcie wejściowe różnicowe (mniejsza z wartości): ±140V (DC+szczyt AC) lub 140Vrms (1:20) ±1400V (DC+szczyt AC) lub 1000Vrms (1:200) napięcie wejściowe wspólne ±1400V (DC+szczyt AC) lub 1000Vrms napięcie wejściowe maksymalne ±1400V (DC+szczyt AC) lub 1000Vrms CAT III (mniejsza z wartości) zmiany napięcia wyjściowego (na obciążeniu 2kΩ) ±7V offset na wyjściu (typowo) <±5mV szum na wyjściu (typowo) 0.7mVrms impedancja źródła (typowo) 1Ω dla 1kHz, 8Ω dla 1MHz CMRR (typowo) -80dB dla 50Hz, -60dB dla 20kHz zasilanie 4 baterie AA lub zewnętrzne 9VDC/40mA (min. 4.4VDC, max.12VDC) wymiary obudowy 170mm x 63mm x 21mm waga 400g kable wejściowe 45cm, kabel wyjściowy BNC 95cm

---
