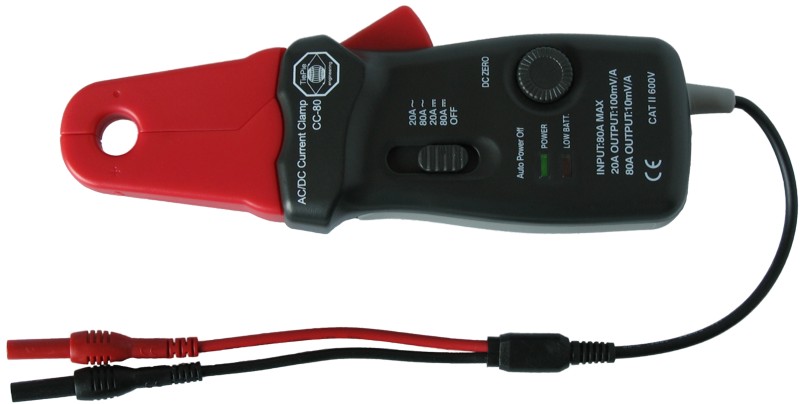

Cęgi prądowe TP-CC80

parametry elektryczne
- pasmo DC-20kHz (-3dB)
- efektywny zakres pomiarowy:
  dla zakresu 20A: wyjście 100mV/A, 1V=10A
  dla zakresu 80A: wyjście 10mV/A, 1V=100A
- dokładność:
  - dla zakresu DC 20A:
    ±(3% ±5mA)
  - dla zakresu DC 80A:
    ±(3% ±0.3A) (100mA...40A)
    ±(8% ±0.3A) (40A...80A)
  - dla zakresu AC 20A:
    ±(3% ±5mA) (10mA...10A, 40Hz...2kHz)
    ±(4% ±30mA) (10mA...10A, 2kHz...10kHz)
    ±(6% ±30mA) (10mA...10A, 10kHz...20kHz)
    ±(8% ±30mA) (10A...20A, 40Hz...20kHz)
  - dla zakresu AC 80A:
    ±(2% ±30mA) (100mA...40A, 40Hz...1kHz)
    ±(4% ±30mA) (100mA...40A, 1kHz...3kHz)
    ±(6% ±30mA) (100mA...40A, 3kHz...20kHz)
    ±(8% ±0.3A) (40A...80A, 40Hz...20kHz)
dane fizyczne
- obejmowana średnica mierzonego przewodu maksymalnie 12.5mm
- wyjściowy kabel przyłączeniowy długości 30cm
- kabel zakończony 2 gniazdami bananowymi 4mm żeńskimi
- wymiary 190mm x 70mm x 38mm
- waga 210g
zasilanie
- standardowa bateria typu 9V IEC 6F22
- czas życia typowo 80 godzin dla baterii alkalicznej
- automatyczne wyłączanie zasilania
- wskaźnik zasilania: zielony LED
- wskaźnik niskiego poziomu baterii: czerwony LED

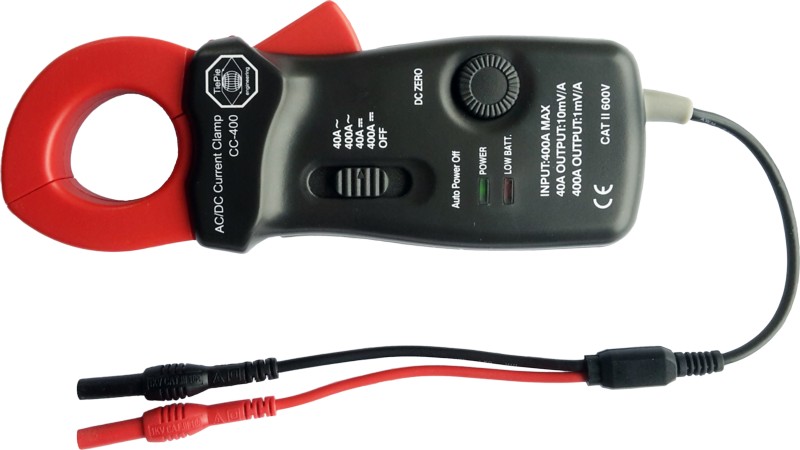

Cęgi prądowe TP-CC400

parametry elektryczne
- pasmo DC-20kHz (-3dB)
- efektywny zakres pomiarowy:
  dla zakresu 40A: wyjście 10mV/A, 1V=100A
  dla zakresu 400A: wyjście 1mV/A, 1V=1000A
- dokładność:
  - dla zakresu DC 40A:
    ±(3.5% + 6 cyfr) (0 - 20A)
    ±(4% + 10 cyfr) (20A - 40A)
  - dla zakresu DC 400A:
    ±(3.5% + 6 cyfr) (0 - 300A)
    ±(4.5% + 6 cyfr) (300A - 400A)
  - dla zakresu AC 40A:
    ±(4% + 10 cyfr) (0 - 20A)
    ±(5% + 10 cyfr) (20A - 40A)
  - dla zakresu AC 400A:
    ±(4.5% + 10 cyfr) (0 - 300A)
    ±(5% + 10 cyfr) (300A - 400A)
dane fizyczne
- obejmowana średnica mierzonego przewodu maksymalnie 20mm
- wyjściowy kabel przyłączeniowy długości 30cm
- kabel zakończony 2 gniazdami bananowymi 4mm żeńskimi
- wymiary 190mm x 70mm x 38mm
- waga 240g
zasilanie
- standardowa bateria typu 9V IEC 6F22
- czas życia typowo 80 godzin dla baterii alkalicznej
- wskaźnik zasilania: zielony LED
- wskaźnik niskiego poziomu baterii: czerwony LED

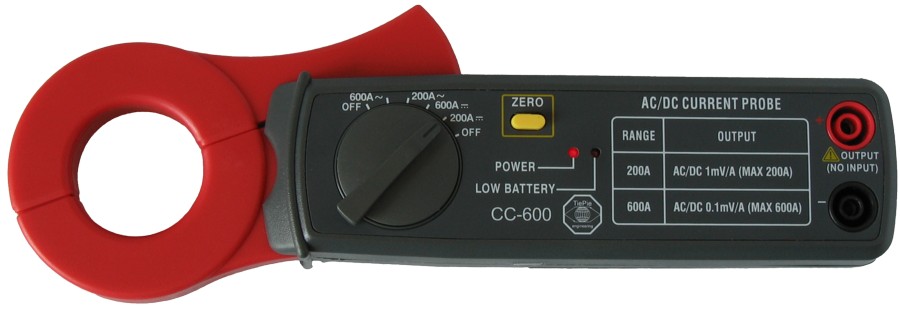

Cęgi prądowe TP-CC600

parametry elektryczne
- pasmo DC-400kHz (-3dB)
- efektywny zakres pomiarowy:
  dla zakresu 200A: wyjście 1mV/A, 1V=1000A
  dla zakresu 600A: wyjście 0.1mV/A, 1V=10000A
- dokładność:
  - dla zakresu DC 200A:
    ±(3% ±0.6A)
  - dla zakresu DC 600A:
    ±(3.5% ±3A)
  - dla zakresu AC 200A:
    ±(3.5% ±0.4A)
  - dla zakresu AC 600A:
    ±(4% ±4A)
dane fizyczne
- obejmowana średnica mierzonego przewodu maksymalnie 30mm
- 2 wyjściowe gniazda bananowe 4mm żeńskie
- wymiary 209mm x 43mm x 30mm
- waga 240g
zasilanie
- standardowa bateria typu 9V IEC 6F22
- wskaźnik zasilania: czerwony LED
- wskaźnik niskiego poziomu baterii: czerwony LED
