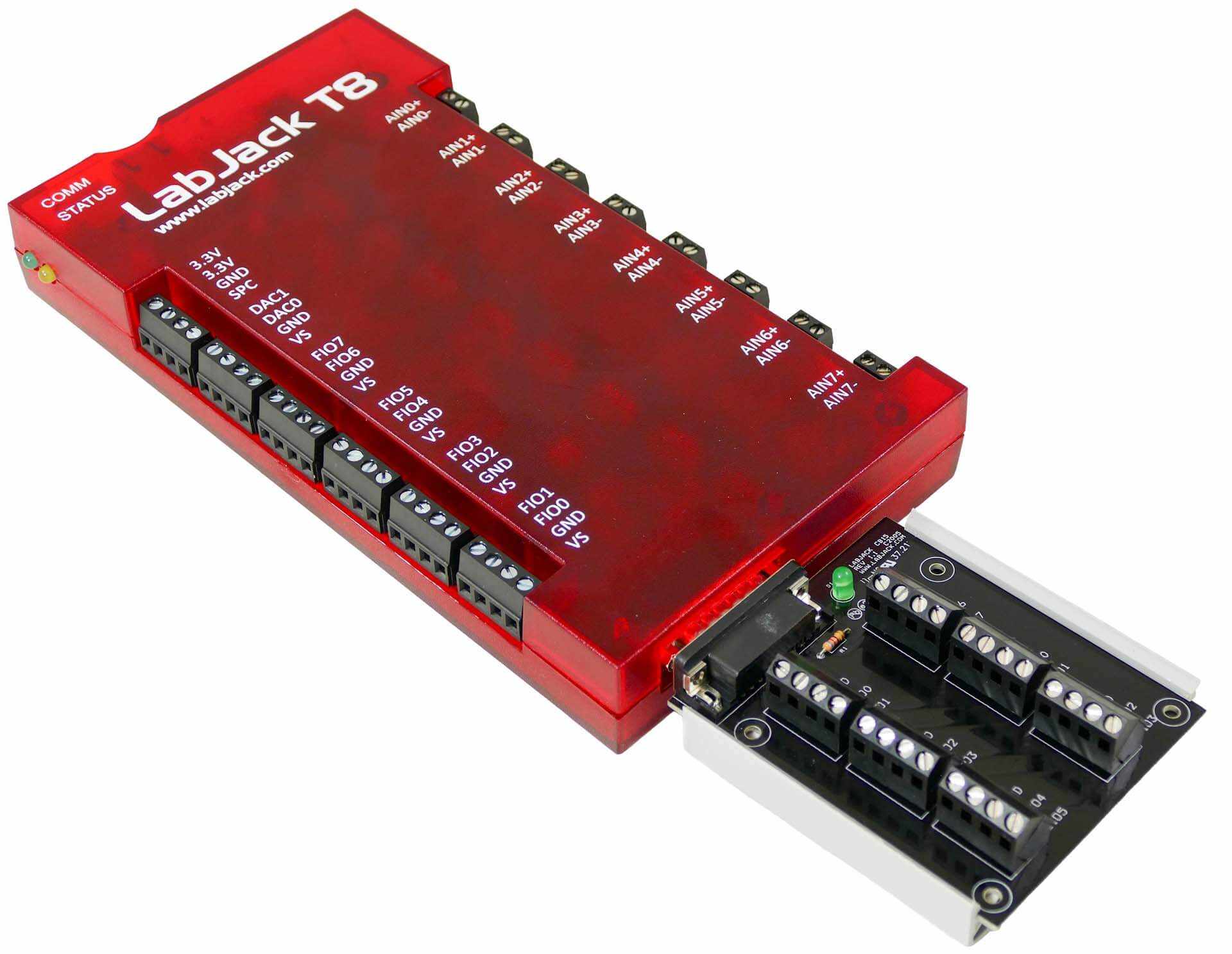

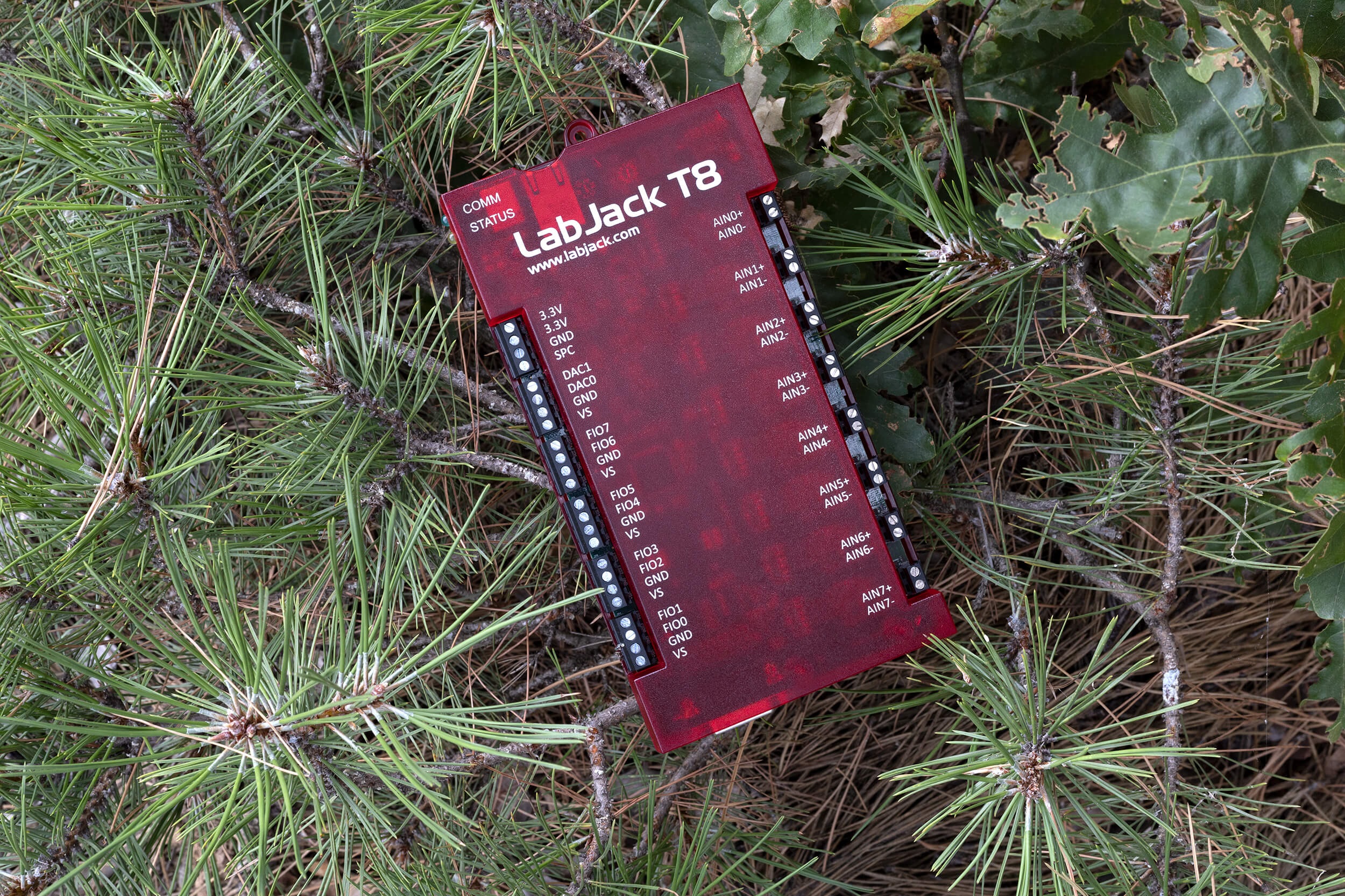

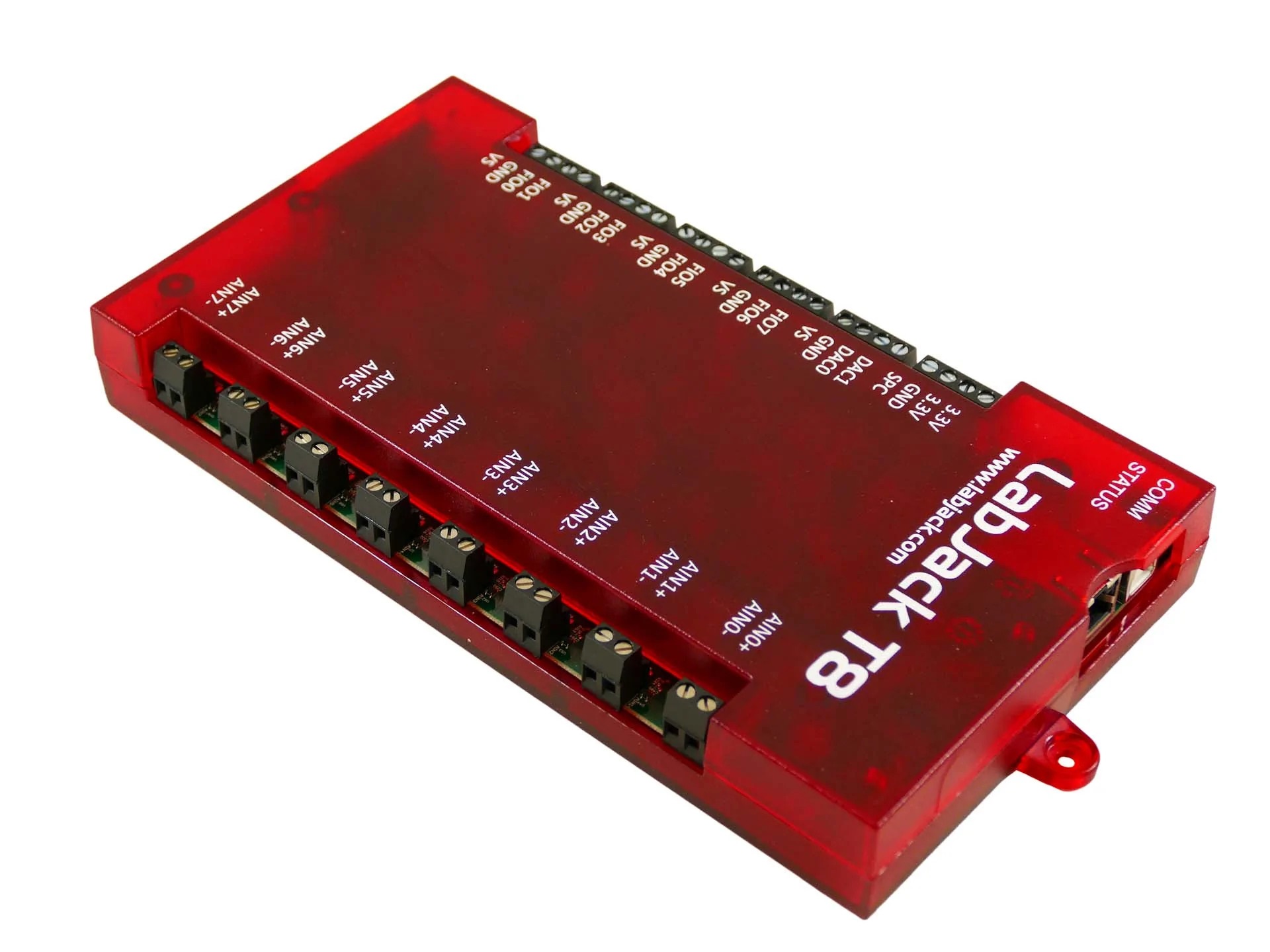

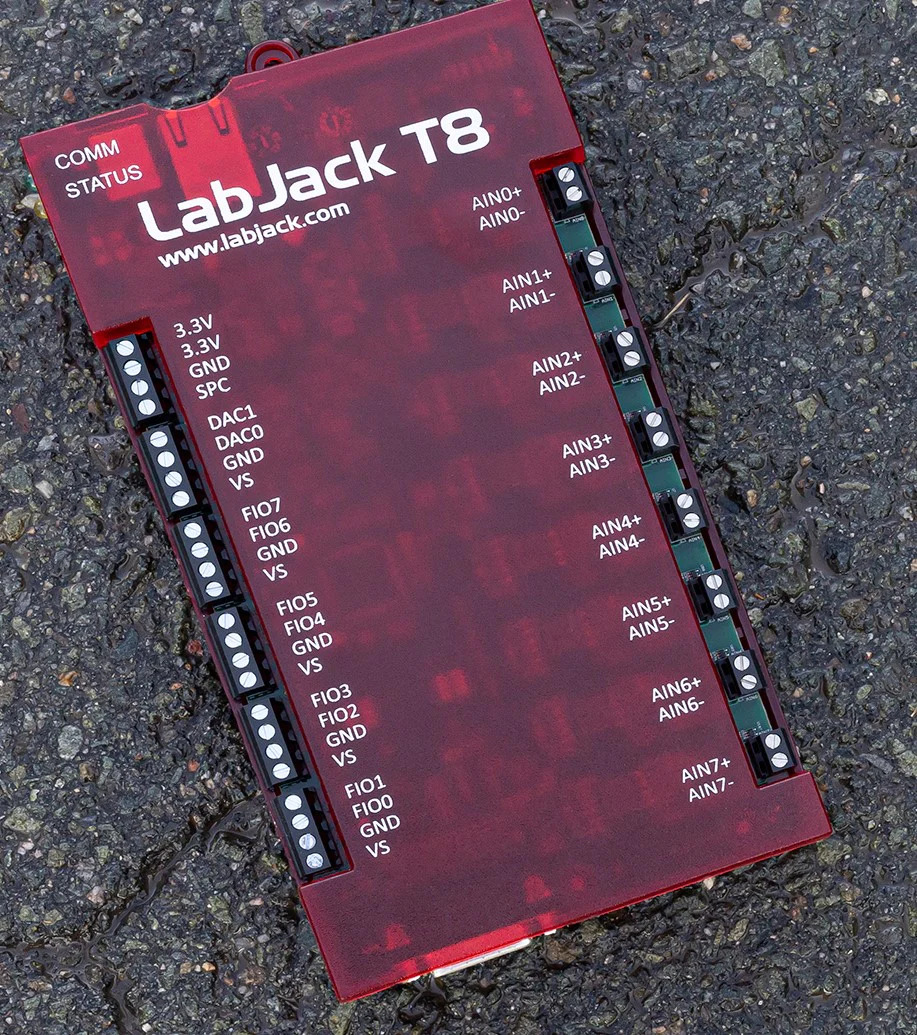

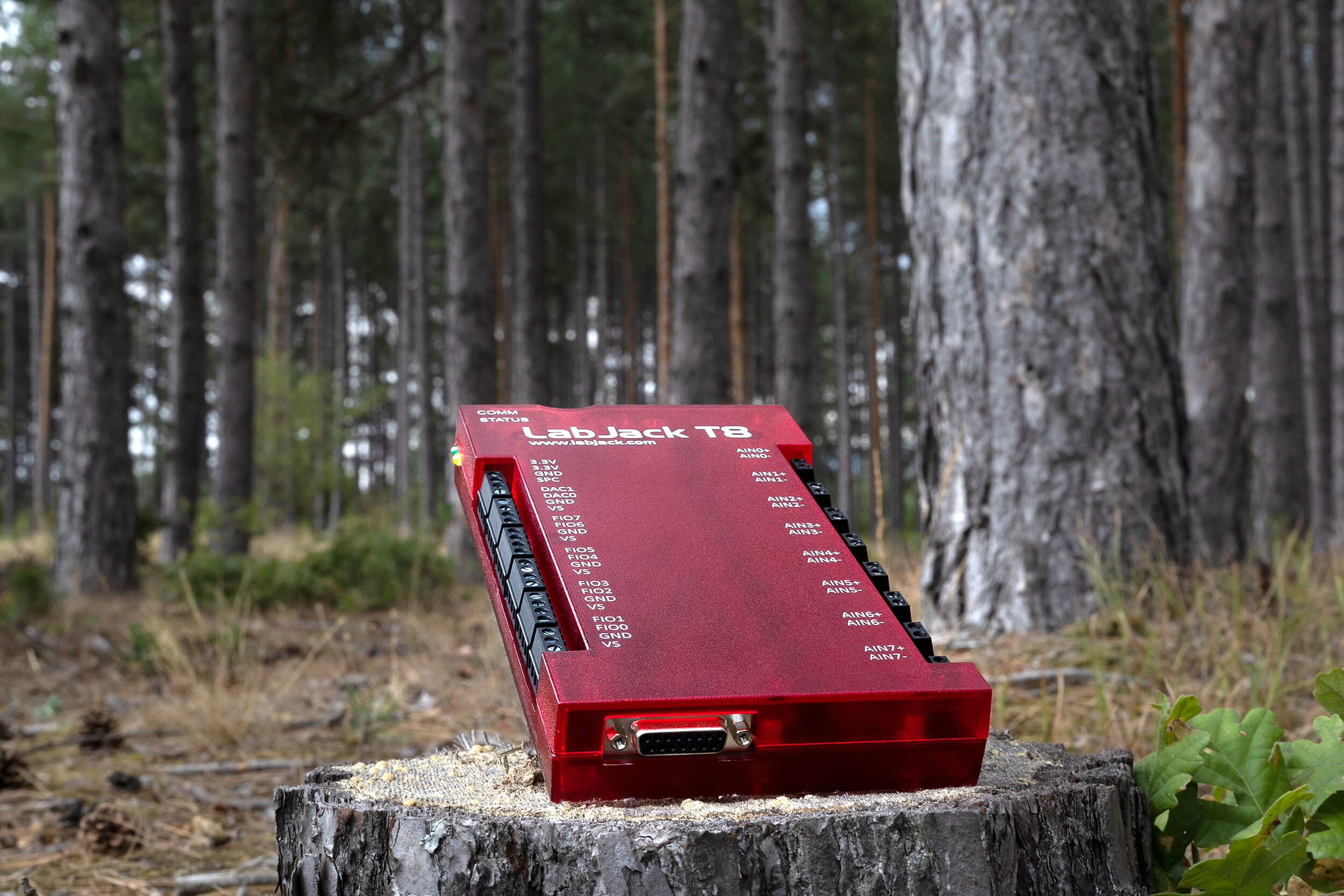

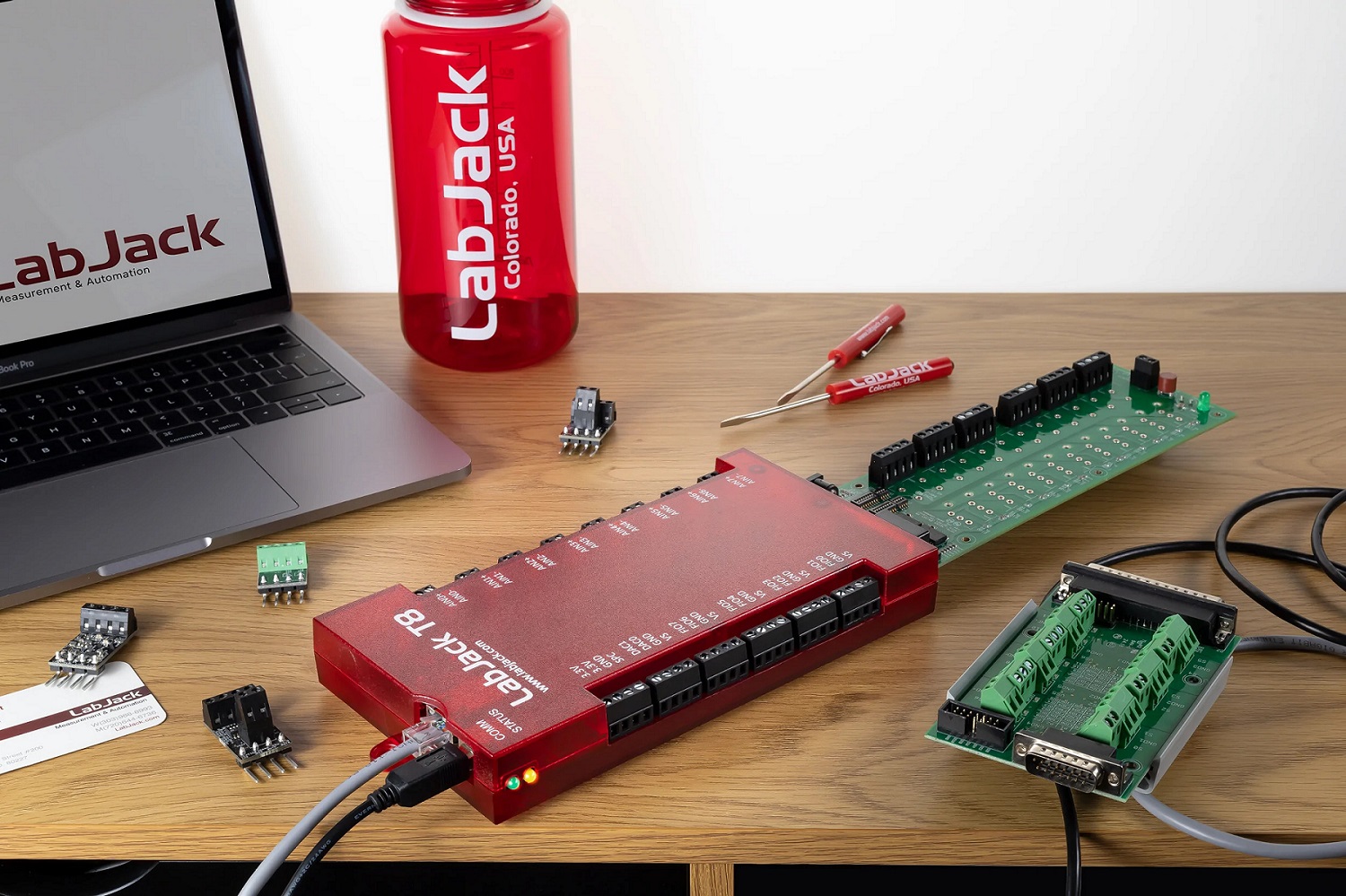

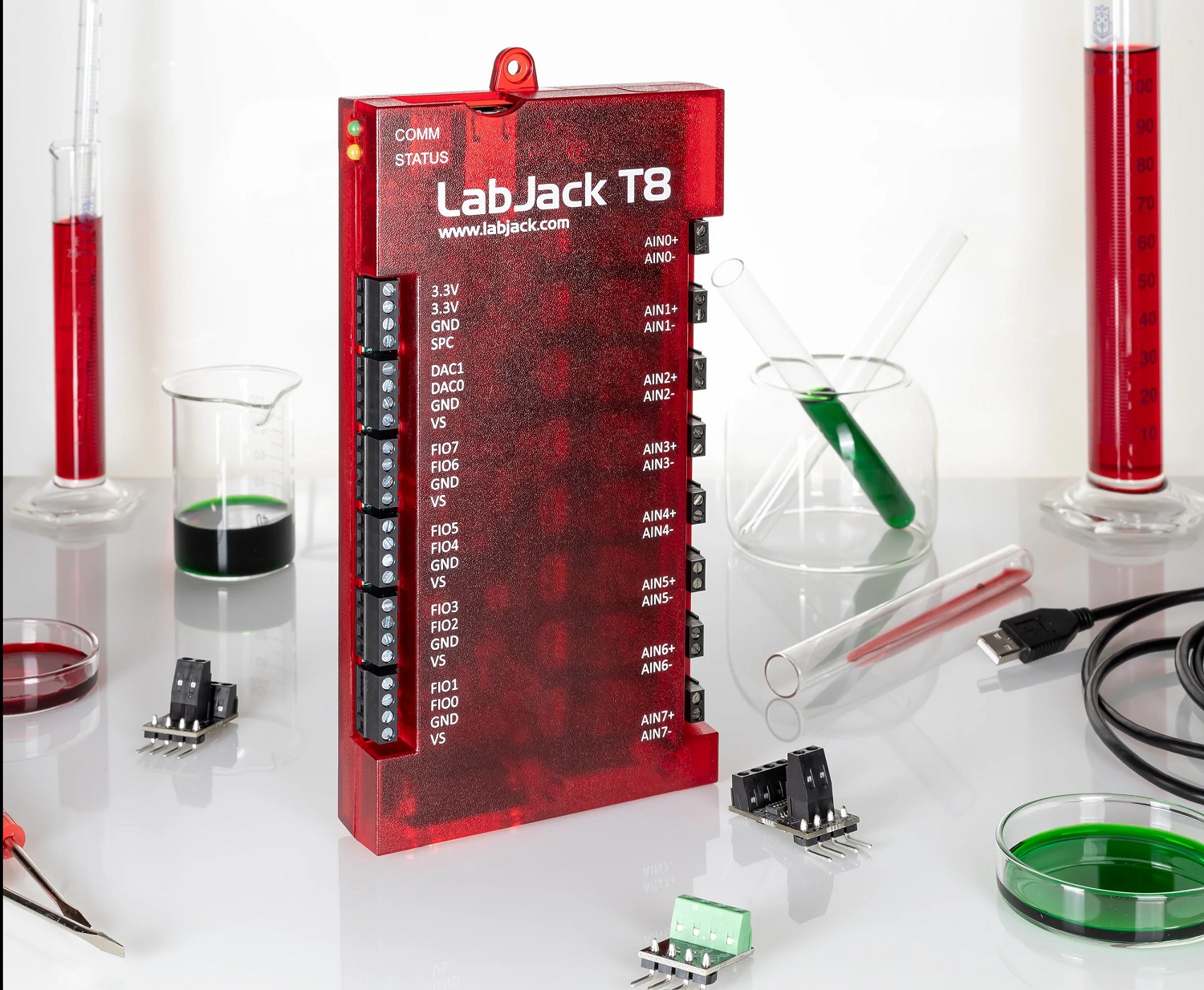

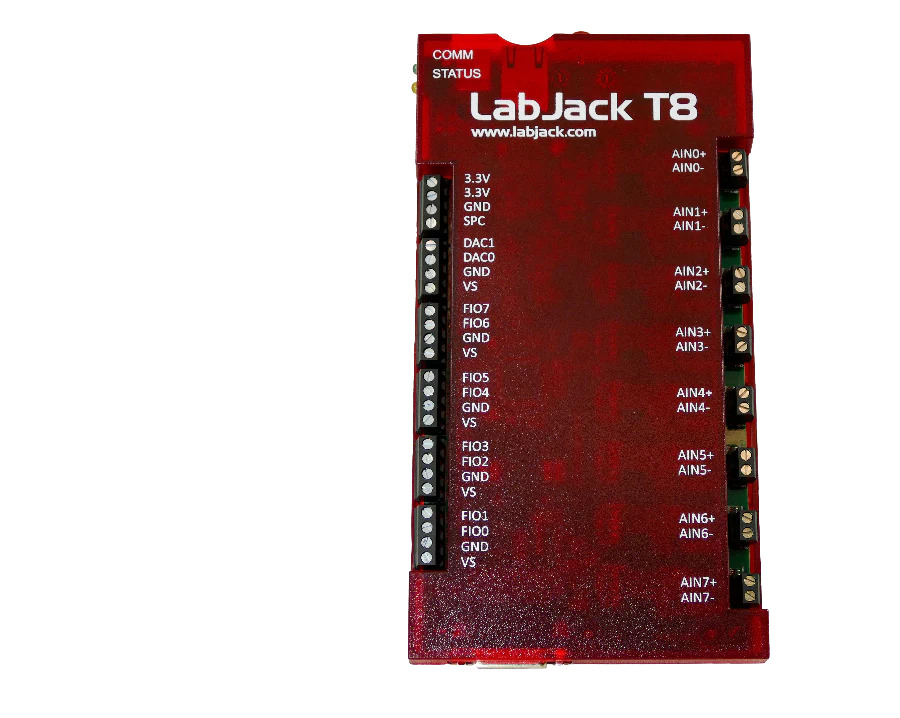

Egmont Instruments - LabJack T8 - wielofunkcyjny moduł interfejsu DAQ z izolacją 1kV

Podstawowe informacje
- 8 izolowanych wejść analogowych (AIN) z jednoczesnym próbkowaniem
- ±1kV izolacja AIN kanał do kanału i kanał do ziemi
- 8x 24-bitowe przetworniki ADC ΣΔ, próbkowanie do 40kS/s/kanał
- ponad 10 zakresów napięcia AIN: od ±11V do ±0,18V
- 2 wyjścia analogowe 16-bitowe, 0-10V, do 20mA
- 20 cyfrowych wejść/wyjść podobnych do T7
- skrypty Lua są szybsze z 5x większą przestrzenią kodu niż T7
- wyjścia o stałym napięciu 3,3V do wzbudzenia
- wspierany przez LJM, bezpłatny, wieloplatformowy sterownik/bibliotekę/API LabJack trzeciej generacji, upraszczający komunikację z urządzeniami
- przemysłowy zakres temperatur od -40°C do +85°C
- komunikacja przez USB i Ethernet
- wbudowany Power over Ethernet (PoE) lub zasilanie przez złącze USB
- 5-letnia gwarancja producenta
Wejścia/wyjścia analogowe
- 8 wejść analogowych (21 bitów przy 100 Hz)
- próbkowanie jednoczesne
- izolacja 1kV - każde wejście jest w pełni izolowane
- wejścia wzmacniacza pomiarowego
- programowalne wzmocnienia 0.5, 1, 2, 4, 8, 16, 32, 64, 128, 256, 512
- 11 zakresów wejść analogowych od ±11 V do ±0,019 V
- 2 wyjścia analogowe (16 bitów, 0-10 V, do 20 mA)
Wejścia/wyjścia cyfrowe
- 20 cyfrowych wejść/wyjść
- konfigurowalne podciąganie i ściąganie
- obsługa do 7 liczników sprzętowych lub 16 liczników programowych
- obsługa SPI, I2C, 1-Wire i asynchroniczne protokoły szeregowe (tylko Master)
- obsługa akwizycji taktowanej programowo lub sprzętowo
- maksymalna częstotliwość strumienia wejściowego 50 kHz (w zależności od rozdzielczości)
- możliwość wykonywania poleceń/odpowiedzi w czasie krótszym niż 150 mikrosekund
Rozszerzone funkcje cyfrowych wejść/wyjść
- proste wyjście PWM (1-32 bity)
- wyjście PWM z kontrolą fazy
- wyjście impulsowe z kontrolą fazy
- przechwytywanie zbocza dodatniego
- przechwytywanie zbocza ujemnego
- pomiar PWM
- przechwytywanie i porównywanie zboczy
- szybki licznik
- licznik programowy
- licznik programowy z odbiciem
- wejście kwadraturowe
- proste wprowadzanie częstotliwości
- źródło zegara 100 MHz
Rozszerzone funkcje wejścia analogowego
- zdefiniowane przez użytkownika nachylenie i przesunięcie
- obliczenia termopar typu E, J, K, R, T i C
- RTD
- termistory
Inne najważniejsze informacje
- wbudowane czujniki temperatury CJC
- system nadzorujący
- oprogramowanie sprzętowe z możliwością aktualizacji w terenie
- programowalne domyślne ustawienia uruchamiania

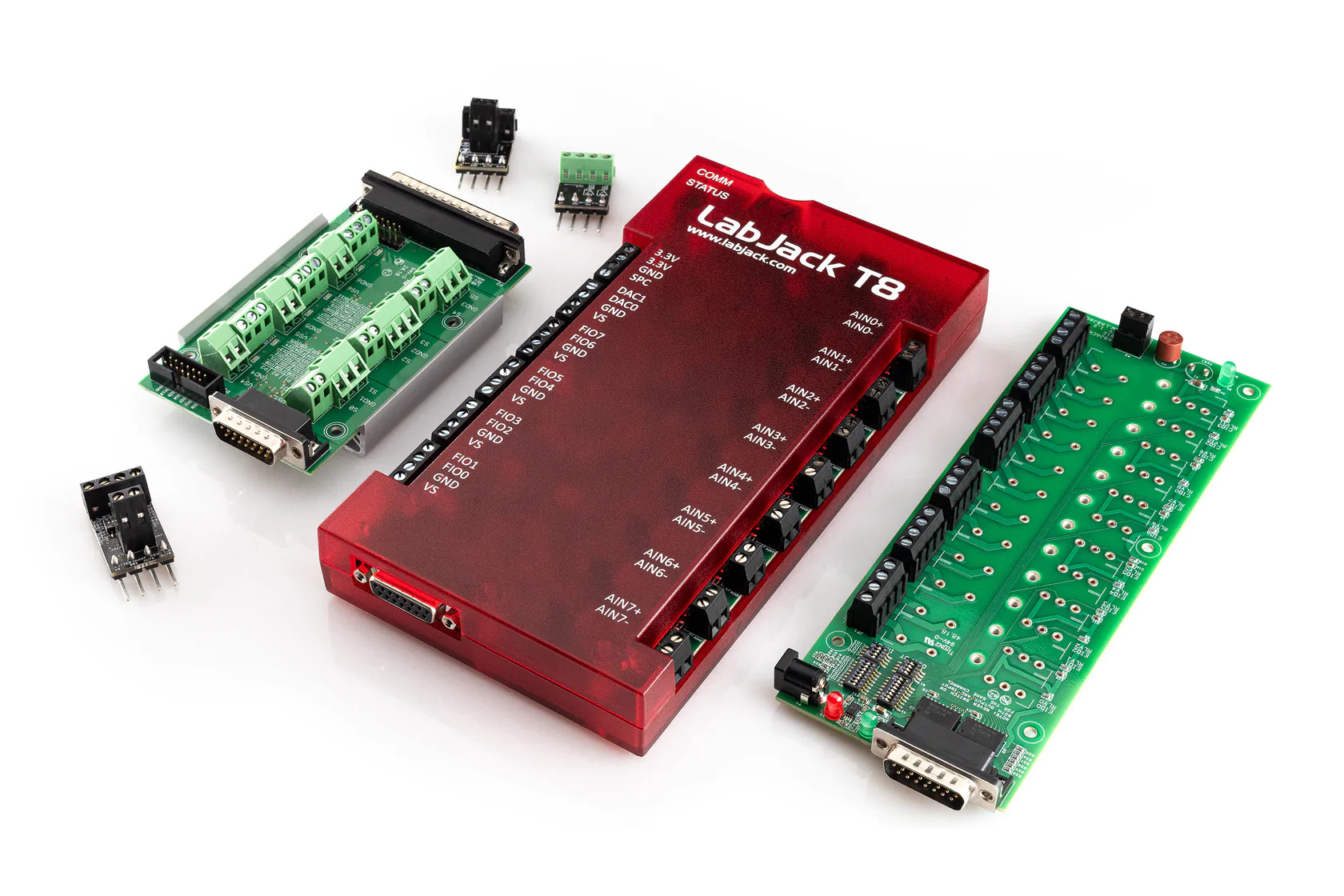

- kompatybilny z wybranymi modułami LJTick
Stałe wyjście referencyjne
- 3,3 V
