  Karty DAQ do pomiarów temperatury na PCI - wejścia dla termopar i czujników rezystancyjnych RTD, wejścia i wyjścia cyfrowe TTL



Powiększenie


Powiększenie


Powiększenie

Karta katalogowa
Instrukcja

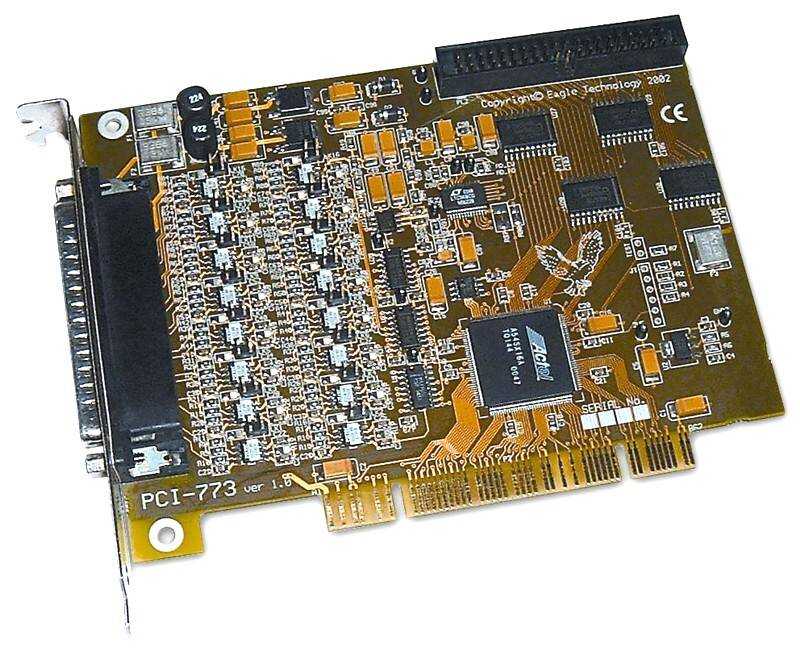

  PCI-773 - karta do pomiarów temperatury z termopar lub czujników rezystancyjnych

  • wejścia analogowe 16DIF
  • rozdzielczość 14 bitów
  • maksymalny błąd 0,05% FS
  • próbkowanie do 10kHz
  • pasmo 132Hz
  • zakres wejściowy maksymalny ±2,5V

  • obsługa termopar J, K, E, T, R, S, B, N, C
  • zaciski śrubowe z kompensacją zimnego końca (CJC)
  • wzmocnienie sprzętowe 30x
  • zakres wejściowy ±80mV

  • obsługa czujników rezystancyjnych RTD Pt100 i Pt1000
  • zaciski śrubowe z indywidualnymi źródłami prądowymi
    1mA dla Pt1000
    10mA dla Pt100
  • wzmocnienie sprzętowe 1x
  • zakres wejściowy ±2,5V

  • 16 wejść cyfrowych TTL
  • 16 wyjść cyfrowych TTL

  • PCI 2.2
  • złącze D-Sub 37M
  • wymiary 143 x 99 mm

  • wersje:
    • PCI-773-T - wejścia dla termopar
    • PCI-773-R - wejścia dla czujników rezystancyjnych

  • oprogramowanie, sterowniki i przykłady
    • Windows 98/ME/XP/2000
    • EDRE SDK
    • EDRE LabView
    • EDRE Testpoint
    • EDRE Agilent-VEE
    • WaveView for Windows

  • opcjonalne akcesoria przyłączeniowe:

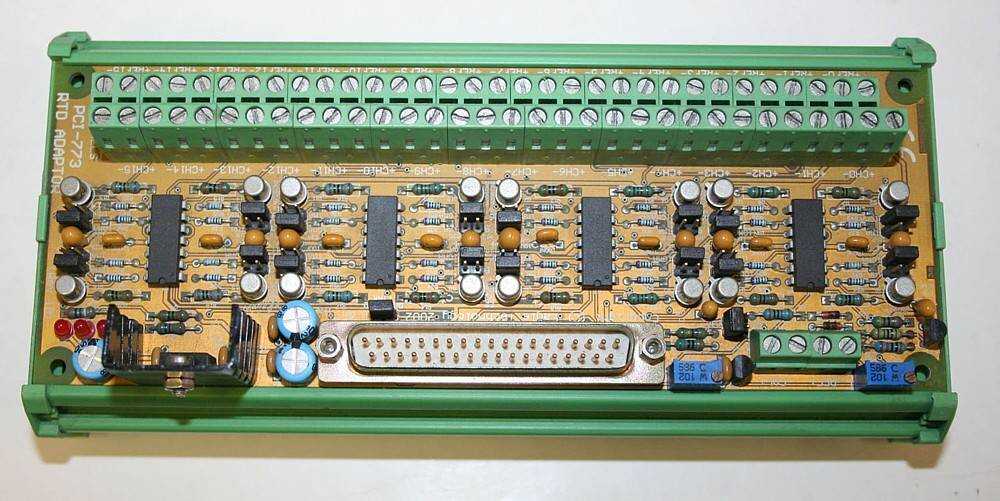

    • ADPT-3740 - zaciski śrubowe
    • DB37F/F - kabel ekranowany
