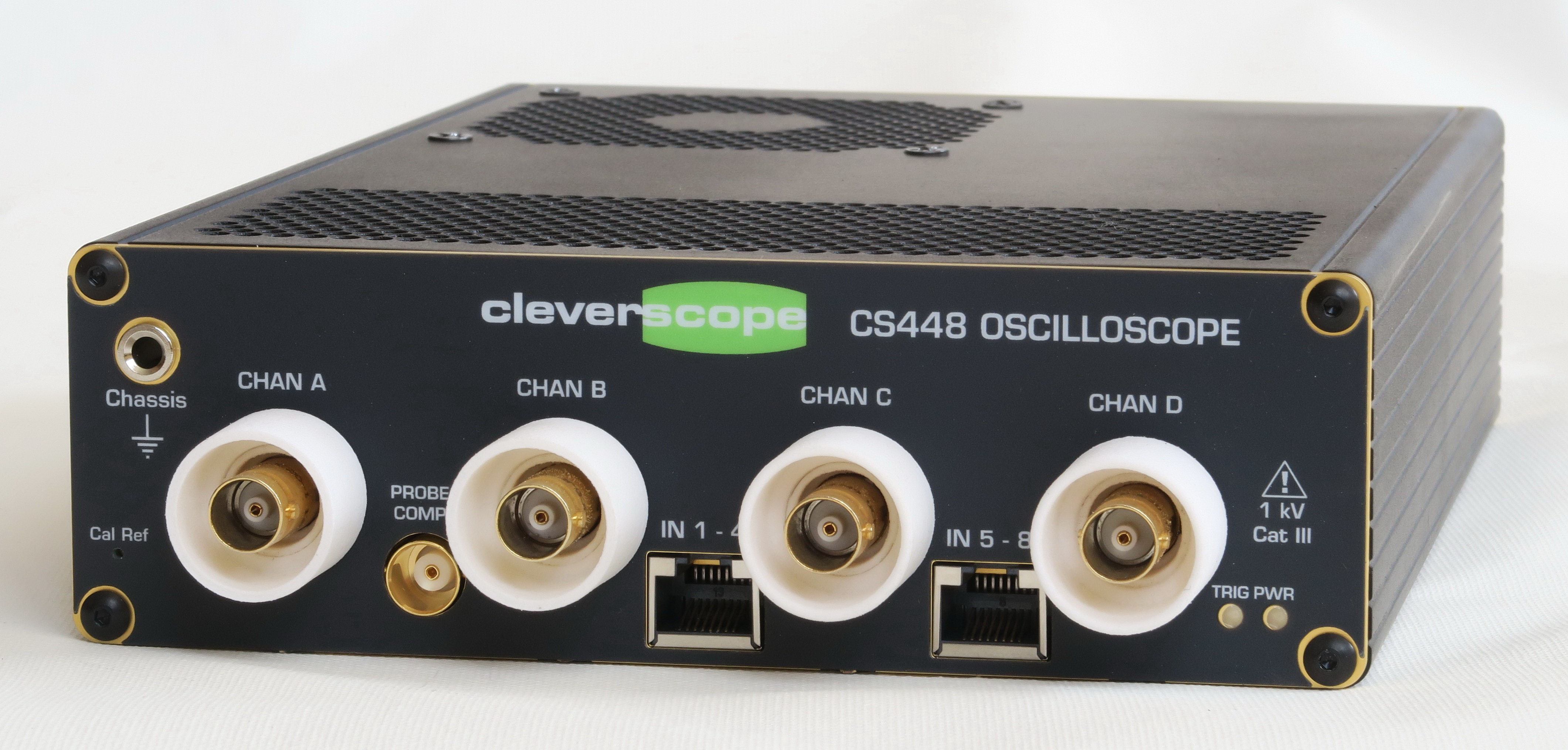

  CS448 - oscyloskop z izolacją galwaniczną 1kV



Powiększenie



Powiększenie



Powiększenie



Powiększenie



Powiększenie



Powiększenie


Specyfikacja


Cleverscope CS448 - opis producenta

Cleverscope CS448 - nowości producenta

Cleverscope CS448 - wideo producenta

  • wejścia sygnałowe analogowe
    • 4 wejścia BNC
    • napięcie izolacji 1kV
    • CMRR:
      > 120dB dla 1MHz
      > 115dB dla 10MHz
      > 100dB dla 50MHz
    • maksymalne próbkowanie 500MS/s/kanał
    • równoczesne próbkowanie wszystkich wejść analogowych i wejść cyfrowych
    • pasmo przenoszenia 200MHz
    • rozdzielczość 14 bitów
    • zakresy napięć ±0.8V, ±8V
    • impedancja wejściowa 1MΩ / 20pF
    • pamięć całkowita 250MS
    • ENOB (rms) 11,6 bitów lub 1 część na 3300, wejścia otwarte
    • liczba użytecznych bitów 10,3 bitów lub 1 część na 1300, wejścia otwarte
    • możliwość równoległego, synchronicznego łączenia modułów

  • wejścia sygnałowe cyfrowe
    • 8 wejść w układzie 2 x 4 wejścia
    • CMTI 100 kV/µs
    • próg wejściowy max 2.3V narastający, 0.9V opadający
    • pojemność izolacji < 5pF, do uziemienia obudowy, przy 1MHz
    • napięcie robocze izolacji:
      880VDC, wzmocniona izolacja, EN 61010-1
      1130VDC, wzmocniona izolacja, CSA i IEC 60950-1
    • szybkość transferu 100Mbps
    • opóźnienie propagacji 13ns (typowo)

  • dane fizyczne
    • interfejs USB 2.0 High Speed 480Mbit/s, USB 3.0 5Gbps
    • Ethernet 10/100/1000 lub Ethernet 1000BASE-LX
    • zasilanie zewnętrzne 10-24VDC, moc 36W, zasilacz 100-240VAC, 50-60Hz
    • wymiary 247mm x 164mm x 55mm
    • waga 1.15kg (moduł), 2.4kg (komplet)

  • oprogramowanie
    • sterowniki pod Windows 7 ... 10, x32, x64
    • oprogramowanie aplikacyjne Cscope 4 Channel

  • zakres dostawy
    • moduł CS448
    • 4 sondy 1x/10x (8V/80V), 250MHz
    • 4 sondy 100x (800V) 300MHz, można zmianić na 200x (1600V)
    • 4 dławiki
    • 2 izolowane sondy cyfrowe (Chan 1-4 + Chan 5-8)
    • zasilacz sieciowy z kablem
    • kabel USB 3.0
    • adapter SMA-BNC do generatora sygnałów
    • moduł SFP do Ethernetu, można wybrać optyczny lub przewodowy
    • płytka CD z oprogramowaniem i instrukcjami
