Powiększenie
Karta katalogowa
|
 |

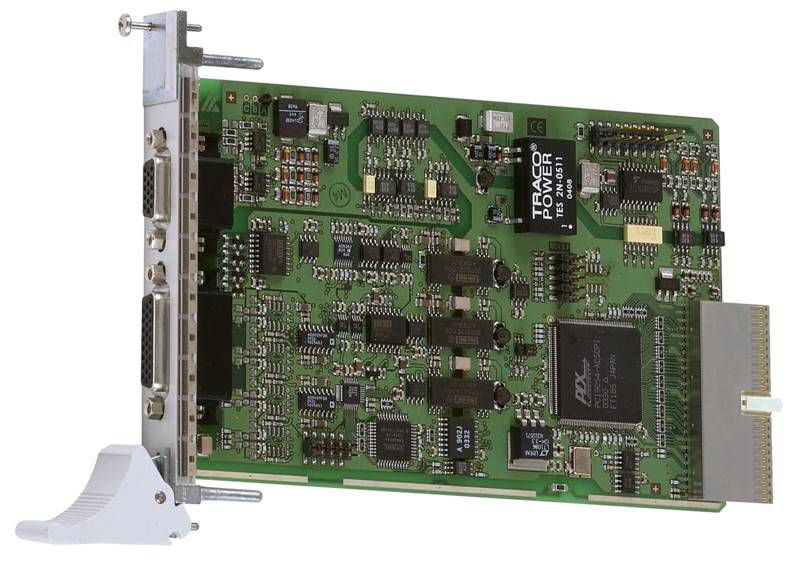

| CPCI-3009 - karta wejść i wyjść analogowych |
|
- informacja wstępna
- wejścia analogowe 16SE/8DIF lub 8SE/4DIF lub 4SE/2DIF
- rozdzielczość 16 bitów
- próbkowanie 200kHz
- zakresy wejściowe ±10V, 0-10V, ±5V, 0-5V, ±2V, 0-2V, ±1V, 0-1V, opcja 0-20mA
- zabezpieczenie wejść ±40V
- wzmacniacz programowalny 1x, 2x, 5x, 10x
- FIFO 256 próbek
- izolacja galwaniczna 1000V
- 4 wyjścia analogowe
- rozdzielczość 12 bitów
- szybkość ustawiania 15µs
- zakresy wyjściowe ±10V
- izolacja galwaniczna 1000V
- 4 wejścia i 4 wyjścia cyfrowe 24V
- izolacja galwaniczna 1000V
- 1 programowalny moduł licznikowy / funkcyjny
- zgodność z APCI-1710 / CPCI-1710
- możliwość zaprogramowania różnych funkcji
- przykładowe dostępne funkcje:
- odczyt enkoderów przyrostowych i SSI
- interfejs BiSS-Master
- układy licznikowe/czasowe (odpowiednik 82C54)
- pomiary częstotliwości
- pomiary szrokości impulsów
- pomiary szybkości
- wejścia/wyjścia cyfrowe 24V, TTL, RS422
- 3 układy czasowe / 3 liczniki, 16-bitowe
- 2 układy nadzoru watchdog 16-bitowe
- PCI / CompactPCI 2.1 32-bit 3.3V/5V
- złącze D-Sub HD 26-pin F (sygnały analogowe)
- złącze D-Sub HD 15-pin F (sygnały z modułu licznikowego)
- złącze szpilkowe 16-pin M (sygnały cyfrowe)
- zakres temperatur pracy 0°C-60°C
- wymiary 3U/4TE
- opcjonalne akcesoria przyłączeniowe:
- PX901-A, PX901-AG - zaciski śrubowe dla sygnałów analogowych
- PX901-ZG - zaciski śrubowe dla sygnałów cyfrowych
- ST3009-DZ - kabel dla sygnałów cyfrowych
- ST3009-A - kabel dla sygnałów analogowych
- FB3001 - taśma dla sygnałów cyfrowych
- ST010 - kabel ekranowany, pary skrętek, 2m, dla sygnałów cyfrowych
- ST011 - kabel ekranowany, pary skrętek, 5m, dla sygnałów cyfrowych
- URS-3009-6U - uchwyt do mocowania w kasetach 6U
|
|
Powiększenie
Karta katalogowa
Instrukcja
|
|
| CPCI-3120 - karta wejść i wyjść analogowych |
|
- wejścia analogowe 16SE/8DIF lub 8SE/4DIF
- rozdzielczość 16 bitów
- próbkowanie 100kHz
- zakresy wejściowe ±10V, 0-10V, ±5V, 0-5V, ±2V, 0-2V, ±1V, 0-1V, opcja 0-20mA
- zabezpieczenie wejść ±40V
- wzmacniacz programowalny 1x, 2x, 5x, 10x
- FIFO 256 próbek
- izolacja galwaniczna 500V
- wyjścia analogowe 8 lub 4
- rozdzielczość 14 bitów
- szybkość ustawiania 10µs
- zakresy wyjściowe ±10V, 0-10V
- izolacja galwaniczna 500V
- 4 wejścia i 4 wyjścia cyfrowe 24V
- izolacja galwaniczna 1000V
- 1 układ czasowy / licznik / układ nadzoru watchdog, 24-bitowy
- PCI / CompactPCI 2.1 32-bit 3.3V/5V
- złącze D-Sub 37-pin M (sygnały analogowe)
- złącze szpilkowe 16-pin M (sygnały cyfrowe)
- zakres temperatur pracy 0°C-60°C
- MTBF 75867 godzin w 45°C
- wymiary 3U/4TE
- wersje:
- CPCI-3120-16-8 - wejścia analogowe 16SE/8DIF, wyjścia analogowe 8
- CPCI-3120-16-4 - wejścia analogowe 16SE/8DIF, wyjścia analogowe 4
- CPCI-3120-8-8 - wejścia analogowe 8SE/4DIF, wyjścia analogowe 8
- CPCI-3120-8-4 - wejścia analogowe 8SE/4DIF, wyjścia analogowe 4
- oprogramowanie:
- sterowniki czasu rzeczywistego Windows 98/NT/2000/XP
- sterowniki Linux kernel version 2.4.2, Windows 98/NT/2000/XP
- uniwersalny sterownik Addipack - funkcje tylko na życzenie
- przykłady i pliki do LabView 5.01
- przykłady do kompilatorów Microsoft VC++ 5.0, Microsoft C 6.0, Borland C++ 5.01, Borland C 3.1, Visual Basic 5.0, Delphi 4.0, Turbo Pascal 7.0
- przykłady i pliki do RTX, VxWorks, LabWindows/CVI 5.01, Diadem 6/7, Embedded NT, Dasylab 6/7 - na życzenie
- program monitorujący ADDIMON
- opcjonalny program kalibracyjny CAL3120
- opcjonalne akcesoria przyłączeniowe:
- PX901-A, PX901-AG - zaciski śrubowe dla sygnałów analogowych
- PX-BNC - gniazda BNC dla sygnałów analogowych
- ST010 - kabel ekranowany, pary skrętek, 2m, dla sygnałów analogowych i cyfrowych
- ST011 - kabel ekranowany, pary skrętek, 5m, dla sygnałów analogowych i cyfrowych
- PX901-ZG - zaciski śrubowe dla sygnałów cyfrowych
- FB3001 - taśma dla sygnałów cyfrowych
- URS-3120-6U - uchwyt do mocowania w kasetach 6U
|
|
Powiększenie
Karta katalogowa
Instrukcja
|
|

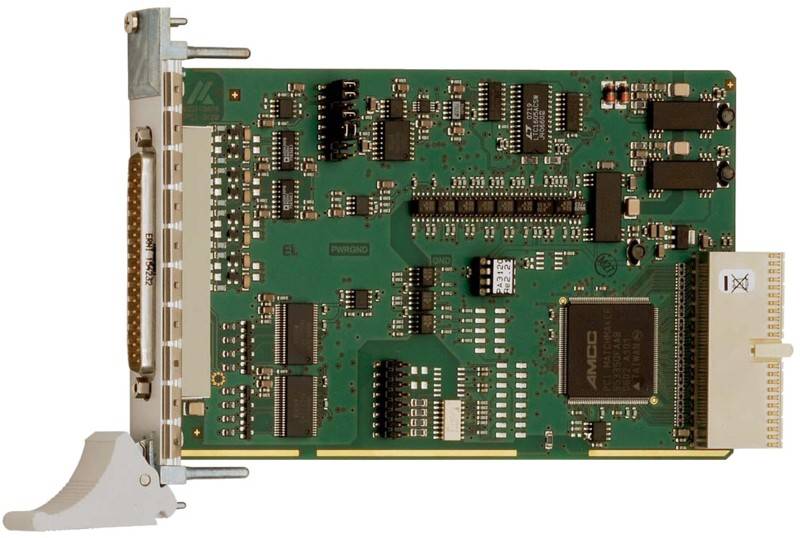

| CPCI-3001 - karta wejść analogowych |
|
- wejścia analogowe 16SE/8DIF lub 8SE/4DIF lub 4SE
- rozdzielczość 12 bitów
- próbkowanie 100kHz
- zakresy wejściowe ±10V, 0-10V, ±5V, 0-5V, ±2V, 0-2V, ±1V, 0-1V, opcja 0-20mA
- zabezpieczenie wejść ±40V
- wzmacniacz programowalny 1x, 2x, 5x, 10x
- FIFO 256 próbek
- izolacja galwaniczna 500V
- 4 wejścia i 4 wyjścia cyfrowe 24V
- izolacja galwaniczna 1000V
- 1 układ czasowy / licznik / układ nadzoru watchdog, 24-bitowy
- PCI / CompactPCI 2.1 32-bit 3.3V/5V
- złącze D-Sub 37-pin M (sygnały analogowe)
- złącze szpilkowe 16-pin M (sygnały cyfrowe)
- zakres temperatur pracy 0°C-60°C
- MTBF 75867 godzin w 45°C
- wymiary 3U/4TE
- wersje:
- CPCI-3001-16 - wejścia analogowe 16SE/8DIF
- CPCI-3001-8 - wejścia analogowe 8SE/4DIF
- CPCI-3001-4 - wejścia analogowe 4SE
- oprogramowanie:
- sterowniki czasu rzeczywistego Windows 98/NT/2000/XP
- sterowniki Linux kernel version 2.4.2, Windows 98/NT/2000/XP
- uniwersalny sterownik Addipack - funkcje tylko na życzenie
- przykłady i pliki do LabView 5.01
- przykłady do kompilatorów Microsoft VC++ 5.0, Microsoft C 6.0, Borland C++ 5.01, Borland C 3.1, Visual Basic 5.0, Delphi 4.0, Turbo Pascal 7.0
- przykłady i pliki do RTX, VxWorks, LabWindows/CVI 5.01, Diadem 6/7, Embedded NT, Dasylab 6/7 - na życzenie
- program monitorujący ADDIMON
- opcjonalny program kalibracyjny CAL3120
- opcjonalne akcesoria przyłączeniowe:
- PX901-A, PX901-AG - zaciski śrubowe dla sygnałów analogowych
- PX-BNC - gniazda BNC dla sygnałów analogowych
- ST010 - kabel ekranowany, pary skrętek, 2m, dla sygnałów analogowych i cyfrowych
- ST011 - kabel ekranowany, pary skrętek, 5m, dla sygnałów analogowych i cyfrowych
- PX901-ZG - zaciski śrubowe dla sygnałów cyfrowych
- FB3001 - taśma dla sygnałów cyfrowych
- URS-3001-6U - uchwyt do mocowania w kasetach 6U
|
|
