Powiększenie
Karta katalogowa
Instrukcja
|
 |

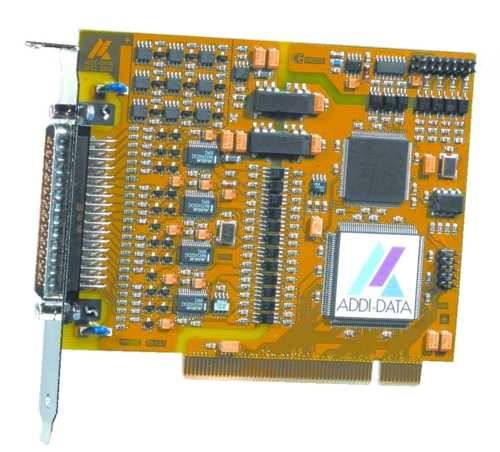

| APCI-3200 - karta do pomiarów temperatury |
|
- wejścia analogowe 16 termopar lub 8 RTD lub 16SE/8DIF
- termopary J, K, T, E, R, S, B, N
- RTD Pt100, Pt200, Pt500, Pt1000, Ni100
- kompensacja zimnego końca
- rozdzielczość 18 bitów, dokładność 16 bitów
- próbkowanie 20Hz, 40Hz, 80Hz lub 160Hz
- zakres wejściowy ±2,5V
- wzmacniacz programowalny 1x, 2x, 4x, 8x, 16x, 32x, 64x, 128x
- izolacja galwaniczna 1000V
- 4 wejścia i 3 wyjścia cyfrowe 24V
- izolacja galwaniczna 1000V
- wersje:
- APCI-3200-16 - 16 wejść analogowych - 16 termopar lub 8 RTD lub 16SE/8DIF
- APCI-3200-8 - 8 wejść analogowych - 8 termopar lub 4 RTD lub 8SE/4DIF
- APCI-3200-4 - 4 wejścia analogowe - 4 termopary lub 2 RTD lub 4SE/2DIF
- akcesoria przyłączeniowe:
- PX3200 - zaciski śrubowe dla sygnałów analogowych, z kompensacją zimnego końca
- ST3200 - kabel analogowy, ekranowany, pary skrętek, 2m
- PX901-ZG - zaciski śrubowe dla sygnałów cyfrowych
- ST010 - kabel ekranowany, pary skrętek, 2m
- ST011 - kabel ekranowany, pary skrętek, 5m
- FB3000 - taśma dla sygnałów cyfrowych
|
|
Powiększenie
Karta katalogowa
Instrukcja
|
|

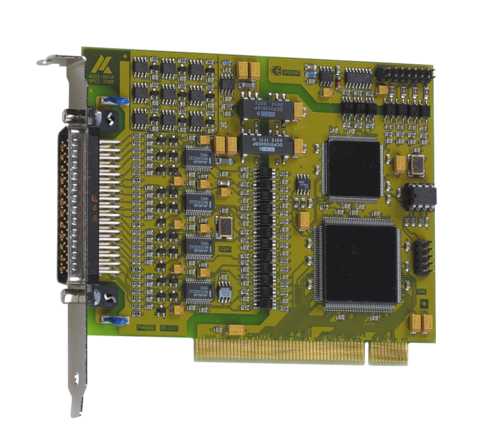

| APCI-3300 - karta do pomiarów tensometrycznych |
|
- wejścia analogowe mostkowe 8 lub 4
- źródła napięcia zasilającego 8 lub 4
- rozdzielczość 18 bitów, dokładność 16 bitów
- próbkowanie 20Hz, 40Hz, 80Hz lub 160Hz
- zakres wejściowy 0-2,5V
- wzmacniacz programowalny 1x, 2x, 4x, 8x, 16x, 32x, 64x, 128x
- izolacja galwaniczna 1000V
- 4 wejścia i 3 wyjścia cyfrowe 24V
- izolacja galwaniczna 1000V
- wersje:
- APCI-3300-8 - 8 wejść mostkowych
- APCI-3300-4 - 4 wejścia mostkowe
- akcesoria przyłączeniowe:
- PX3200 - zaciski śrubowe dla sygnałów analogowych
- ST3200 - kabel analogowy, ekranowany, pary skrętek, 2m
- PX901-ZG - zaciski śrubowe dla sygnałów cyfrowych
- ST010 - kabel ekranowany, pary skrętek, 2m
- ST011 - kabel ekranowany, pary skrętek, 5m
- FB3000 - taśma dla sygnałów cyfrowych
|
|
Powiększenie
Karta katalogowa
Instrukcja
|
|

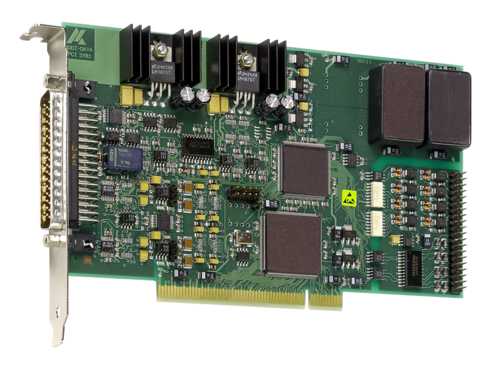

| APCI-3701 - karta do pomiarów z indukcyjnych czujników przemieszczeń |
|
- obsługa czujników firm:
Solartron
Tesa
Marposs
Schlumberger
Peter & Hirt
Mahr
RDP
Schaevitz
SMPR Contrôle
Horst Knäbel (wersja APCI-3701-K)
- podłączanie 8 lub 16 czujników w układzie LVDT lub H-B
- wejścia analogowe 16 lub 8 (Half Bridge, LVDT)
- rozdzielczość 16 bitów
- próbkowanie 50kHz
- zakres wejściowy ±10V
- wzmacniacz programowalny 1x, 2x, 4x, 8x, 16x, 32x, 64x, 128x
- FIFO
- 8 wejść i 8 wyjść cyfrowych 24V
- izolacja galwaniczna 1000V
- wersje:
- APCI-3701-16 - 16 wejść
- APCI-3701-8 - 8 wejść
- APCI-3701-K - Horst Knäbel
- akcesoria przyłączeniowe:
- PX371HB-16 - moduł przyłączeniowy do APCI-3701-16 dla 16 czujników HB
- PX371LVDT-16 - moduł przyłączeniowy do APCI-3701-16 dla 16 czujników LVDT
- ST370-16 - kabel łączący APCI-3701-16 z PX371-16
- PX371HB-8 - moduł przyłączeniowy do APCI-3701-8 dla 8 czujników HB
- PX371LVDT-8 - moduł przyłączeniowy do APCI-3701-8 dla 8 czujników LVDT
- ST370-8 - kabel łączący APCI-3701-8 z PX371-8
- PX901-ZG - zaciski śrubowe dla sygnałów cyfrowych
- FB3701 - taśma dla sygnałów cyfrowych
|
|
