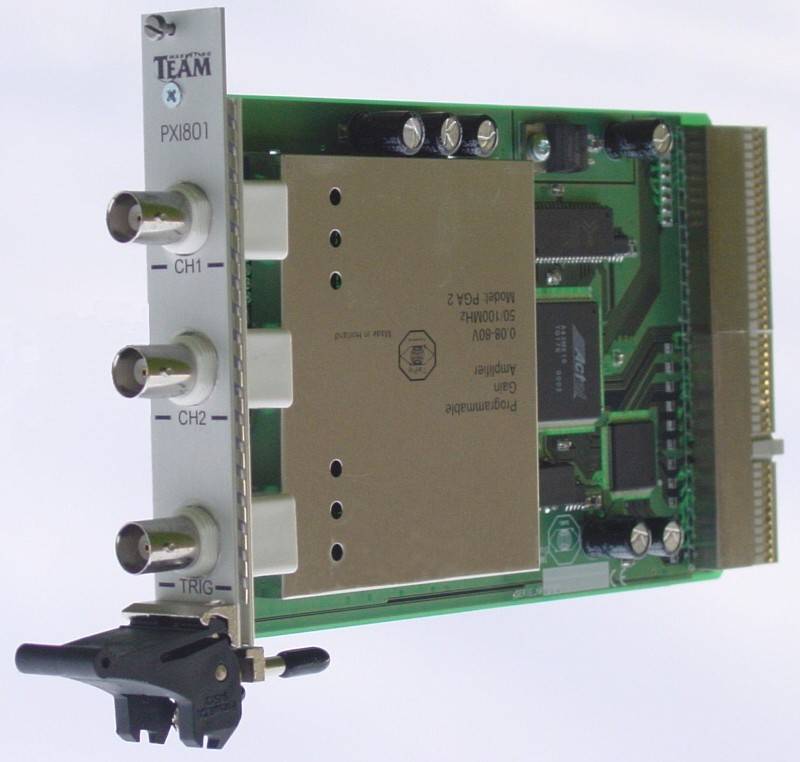

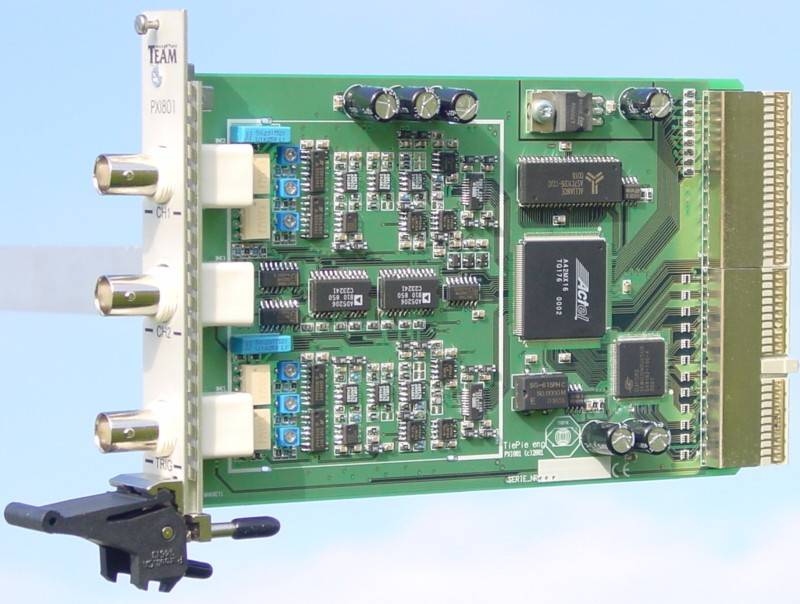

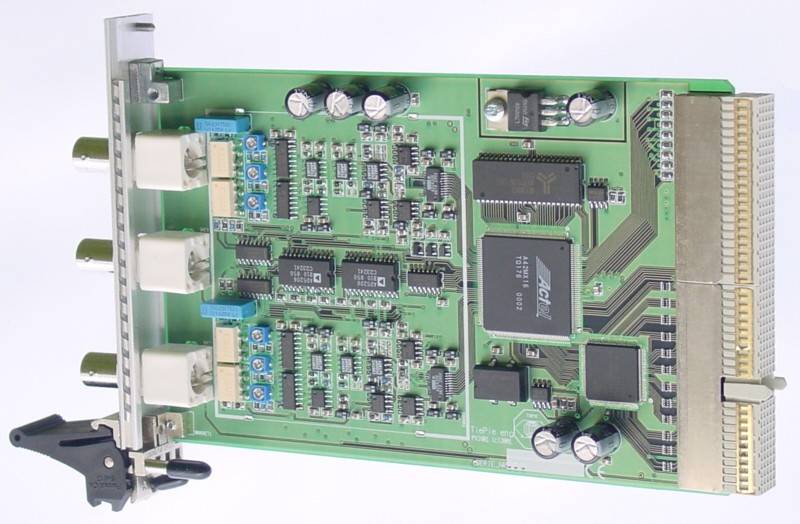

  TE6100 - karta oscyloskopowa na PXI
  • wejścia sygnałowe
    • 2 wejścia BNC
    • maksymalne próbkowanie:
      100MS/s - 1 kanał
      50MS/s - 2 kanały
    • pasmo przenoszenia DC-50MHz (-3dB)
    • rozdzielczość 8 bitów dla próbkowania 50MS/s
    • zakresy napięć 100mV...80V, pełna skala
    • sprzęganie wejścia AC, DC
    • impedancja wejściowa 1MΩ / 30pF
    • zabezpieczenie wejść 200V (DC + AC peak <10kHz)
    • pamięć 64kS / kanał

  • układ wyzwalania
    • źródło: CH1, CH2, AND, OR, zewnętrzny sygnał wyzwalania - wejście BNC TRIG, z magistrali PXI
    • poziom wejścia TRIG 0V-5V TTL
    • tryby wyzwalania: zbocze narastające, zbocze opadające, wewnątrz okna, zewnątrz okna, sygnał TV
    • dopasowanie poziomu 0-100% pełnej skali
    • dopasowanie histerezy 0-100% pełnej skali
    • rozdzielczość 0.39% (8 bitów)
    • pretrigger 0-64k próbek
    • posttrigger 0-64k próbek

  • dane fizyczne
    • magistrala PXI
    • jeden slot, wysokość 3U
    • pobór mocy max 3.5W
    • waga 200g

  • oprogramowanie
    • sterownik pod Windows 95/98/ME/NT4/2000/XP
    • WinSoft pod Windows 95/98/ME/NT4/2000/XP
    • narzędzia dla programistów:
      biblioteka dla aplikacji 32bit pod Windows 95/98/ME/NT4/2000/XP
    • tryby pracy: oscyloskop cyfrowy (DSO), analizator widma, woltomierz, rejestrator

  • zakres dostawy
    • karta TE6100
    • 2 sondy oscyloskopowe HP-3060 - 1:1, 6MHz / 1:10, 60MHz
    • instrukcja drukowana
    • płyta CD z oprogramowaniem
